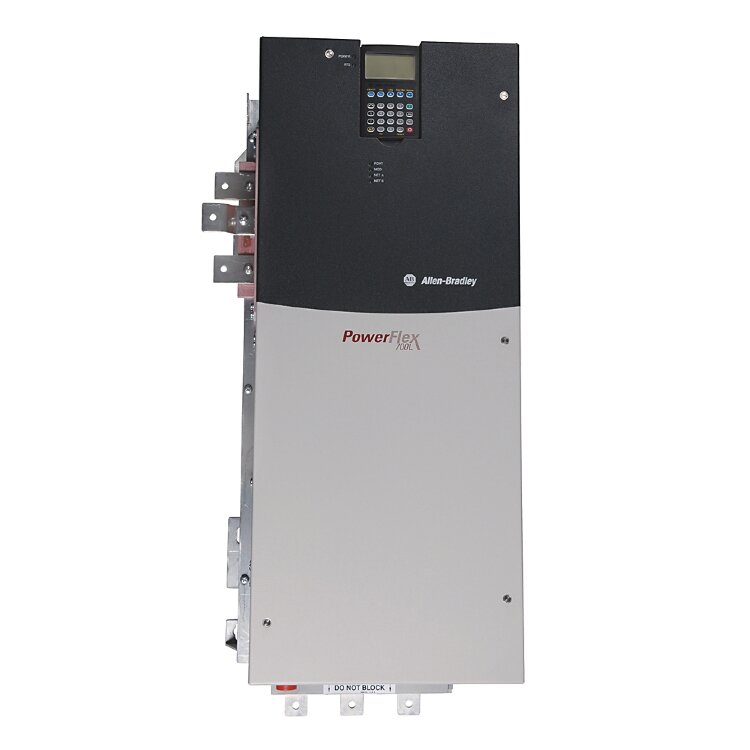

Преобразователь частоты PowerFlex 700L 20LD360N3NNNAN10WA
Part Number: 20LD360N3NNNAN10WA
Описание
Частотный преобразователь ALLEN BRADLEY PowerFlex 700L 20LD360N3NNNAN10WA — 480 V AC, 360 A, 224 kW, жидкостное охлаждение.
Частотный преобразователь ALLEN BRADLEY PowerFlex 700L, модель 20L — 20LD360N3NNNAN10WA. Работает с 3-фазным входом 480 V AC, 60 Hz; номинальный входной/выходной ток 360 A (нормальный режим), выходная мощность 224 kW (≈300 HP). Поддерживает ШИМ (типично 4 kHz) и использует жидкостное охлаждение (WEG50/WPG50).
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 20LD360N3NNNAN10WA |
| Серия | PowerFlex 700L |
| Тип оборудования | Частотный преобразователь (AC привод) |
| Номинальное входное напряжение | 480 V AC, 3-phase, 60 Hz |
| Номинальный входной ток | 360 A @ 480 V AC, 3-phase (normal duty) |
| Номинальный выходной ток | 360 A (normal duty) |
| Кратковременный/интермиттирующий выходной ток | 540 @ 150% of continuous current for 3 s A |
| Выходная мощность (нормальная/кВт) | 224 kW (corresponds to 300 HP noted on page) |
| Тип конструкции / степень защиты | IP00 / NEMA/UL Type open |
| Вес | 186 kg |
| Габаритные размеры (В×Ш×Г) | 955.7 × 423.8 × 566.1 mm |
| Частота ШИМ / несущая | 4 kHz (selectable 2, 4 or 8 kHz indicated; page lists 4 kHz as typical/PWM frequency) |
| КПД | 96.2 % |
| Охлаждение / тип хладагента | Liquid coolant (WEG50 or WPG50 - inhibited ethylene or propylene glycol 50% by volume) |
| Расход охладителя | 30.3–45.4 L/min (min–max) |
| Примерный объём охладителя | 15.1 L |
| Температура окружающей среды (без снижения мощности) | 0 to 50 °C |
| Диапазон входной частоты | 47–63 Hz |
| Число аналоговых входов / выходов | 2 / 2 channels |
| Число цифровых входов / выходов | 6 / 3 channels |
| Режимы управления / возможности | Sine coded PWM; 700 vector control; sensorless vector; V/Hz; vector control with and without feedback |
| Стандартный гарантийный срок | 1 year |
