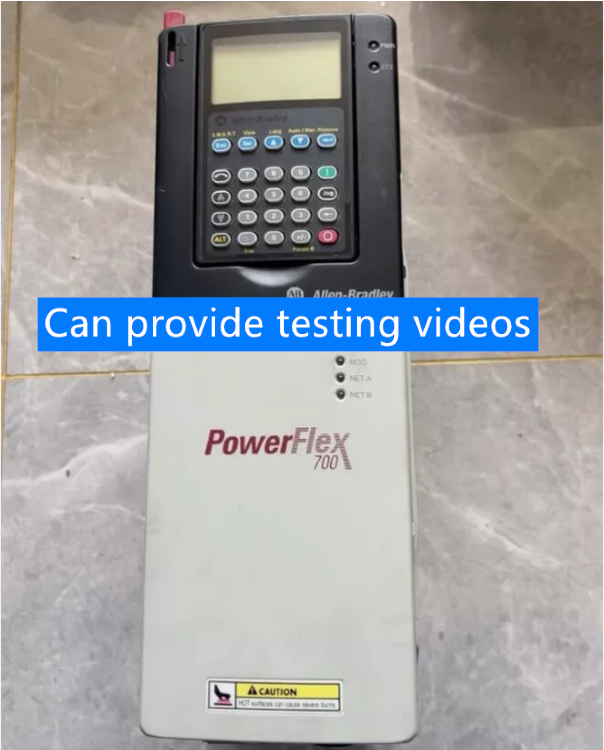

Преобразователь частоты PowerFlex 700 (20BC1P3A3AYNANA0)
Part Number: 20BC1P3A3AYNANA0
Описание
Преобразователь частоты ALLEN BRADLEY PowerFlex 700 (20BC1P3A3AYNANA0), 400 V, 0.37 kW, 1.3 A, EMC‑фильтр, тормозной IGBT, IP20; снят с производства.
ALLEN BRADLEY 20BC1P3A3AYNANA0 — преобразователь частоты серии PowerFlex 700 для 3‑фазной сети: номинальное входное напряжение 400 V AC (рабочий диапазон 342–528 V), номинальный выходной ток 1.3 A и мощность 0.37 kW. Устройство имеет встроенный EMC‑фильтр с общим режимным дросселем, установленный тормозной IGBT и корпус степени защиты IP20 (NEMA/UL Type 1).
Снят с производства. Страна происхождения: Mexico.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 20BC1P3A3AYNANA0 |
| Серия | PowerFlex 700 |
| Тип оборудования | Преобразователь частоты (AC привод) |
| Серия | PowerFlex 700 |
| Тип продукта | PowerFlex 700 AC Drive (20B) |
| Номинальное входное напряжение | 400 V AC, 3-phase |
| Диапазон рабочего входного напряжения | 342...528 V AC |
| Номинальная входная частота | 50 Hz |
| Номинальный выходной ток (непрерывный) | 1.3 A |
| Номинальная выходная мощность (normal duty) | 0.37 kW |
| Номинальная выходная мощность (heavy duty) | 0.25 kW |
| Выходное напряжение (диапазон) | 0...400 V AC |
| Выходная частота (диапазон) | 0...400 Hz |
| Carrier (несущая) частота (опции) | 2, 4, 8, 10 kHz |
| Встроенный фильтр EMC | With EMC filter with common mode choke |
| Встроенный тормозной резистор | No |
| Тормозной IGBT | Installed |
| Класс степени защиты корпуса (IP/NEMA) | IP20 / NEMA/UL Type 1 |
| Габариты (В×Ш×Г), approx | 336 × 110 × 200 mm |
| Масса, approx | 8.16 kg |
| КПД при номинальной нагрузке | 97.5 % |
| Температура эксплуатации | 0...50 °C |
| Температура хранения | -40 °C |
| Относительная влажность | 5...95 % (non-condensing) |
| Количество цифровых входов | 6 |
| Количество цифровых выходов | 3 |
| Количество аналоговых входов | 2 |
| Количество аналоговых выходов | 2 |
| Питание энкодера | 12 V DC @ 250 mA |
| Страна происхождения | Mexico |
