Преобразователь частоты PowerFlex 700 20BC056A3AYNANN0
Part Number: 20BC056A3AYNANN0
Описание

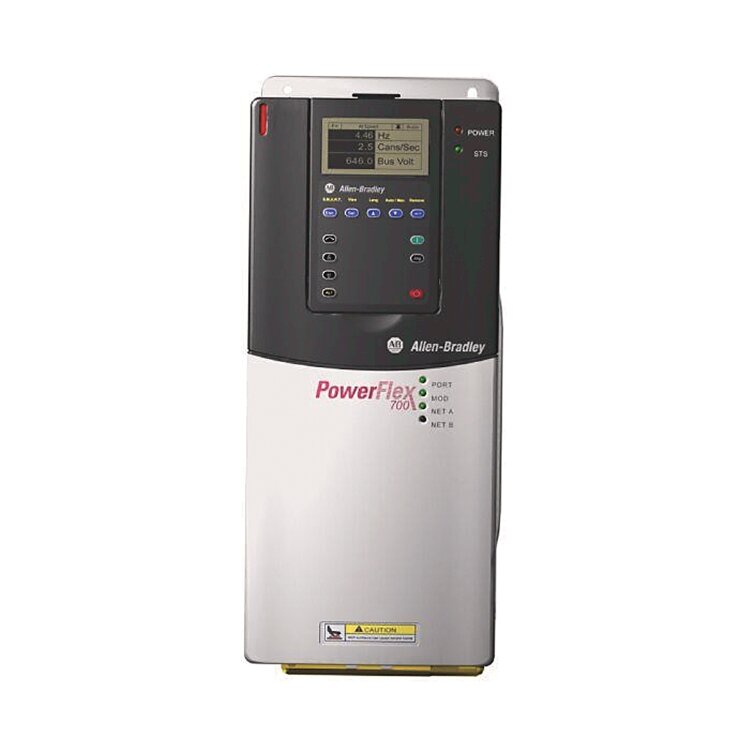

ALLEN BRADLEY 20BC056A3AYNANN0 — преобразователь частоты PowerFlex 700, 30 kW (Normal Duty), 56 A, вход 380–480 V AC, IP20/NEMA1. Снят с производства.
Преобразователь частоты ALLEN BRADLEY 20BC056A3AYNANN0 из серии PowerFlex 700. Номинальная мощность (Normal Duty) 30 kW, номинальный выходной ток 56 A; входное напряжение 380–480 V AC (ном. 400), частота сети 50/60 Hz, максимальная выходная частота 400 Hz. КПД 97,5%, степень защиты IP20 / NEMA 1. Оснащён тормозным IGBT и установленным EMC‑фильтром; поддерживает коммуникационные протоколы (требуется модуль). Статус: снят с производства.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 20BC056A3AYNANN0 |
| Серия | PowerFlex 700 |
| Тип оборудования | Преобразователь частоты (VFD) |
| Номинальный выходной ток (непрерывный) | 56 A |
| Номинальная мощность (Normal Duty) | 30 kW |
| Номинальная мощность (Heavy Duty) | 22 kW |
| Номинальное входное напряжение | 380–480 (ном. 400) V AC |
| Частота питающей сети | 50/60 Hz |
| Максимальная выходная частота | 400 Hz |
| Выходное напряжение (диапазон / соотношение с входом) | 0–400 (соответствует входному) V AC |
| КПД | 97.5 % |
| Количество фаз вход/выход | 3 / 3 |
| Входные аналоговые выходы/входы | 2 / 2 |
| Цифровые входы/выходы | 6 / 3 |
| Степень защиты (IP / NEMA) | IP20 / NEMA 1 |
| Максимальная рабочая температура | 50 °C |
| Высота (макс., без снижения параметров) | 1000 m |
| Тормозной IGBT / Встроенный тормозной резистор | IGBT установлен / нет встроенного резистора |
| Фильтр EMC / Общий дроссель | Вариант с EMC-фильтром и общим дросселем (установлен) |
| Поддерживаемые протоколы связи (требуется модуль) | CAN, DeviceNet, EtherNet/IP, LON, Modbus, PROFIBUS, TCP/IP |
| Гарантия (стандарт) | 1 year |
| Кратковременные перегрузочные токи (1 мин / 3 с) | 64 (1 min) / 86 (3 s) A |
