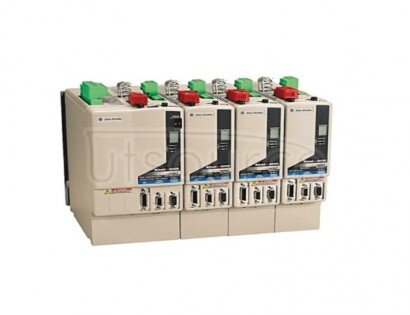

2094-BC07-M05-M Kinetix 6200/6500 IAM
Part Number: 2094-BC07-M05-M
Описание
Сервопривод ALLEN BRADLEY 2094-BC07-M05-M (Kinetix 6200/6500) с входом 360 V AC, непрерывным выходом 34.6 A и шиной 650 V DC.
ALLEN BRADLEY 2094-BC07-M05-M — сервопривод / силовой модуль IAM серии Kinetix 6200/6500. Номинальное входное напряжение 3ф: 360 V AC (диапазон 324–528 V), номинальный входной ток 71 A и непрерывный выходной ток 34.6 A (rms). Номинальное напряжение шины 650 V DC. Рабочая температура 0–50 °C; габариты 375×196×302 мм, масса 9.98 kg. Сертификации: UL 508C, EN 61800-3, IEC/EN 61508 (SIL3).
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 2094-BC07-M05-M |
| Серия | Kinetix 6200 / 6500 |
| Тип оборудования | Сервопривод / силовой модуль IAM (Интегрированное движение) |
| Тип компонента | IAM power module / Motion Control Servo Drive |
| Номинальное входное напряжение (3ф, RMS) | 360 V AC |
| Минимальное входное напряжение (3ф, RMS) | 324 V AC |
| Максимальное входное напряжение (3ф, RMS) | 528 V AC |
| Частота входного питания, номинальная | 50/60 Hz |
| Диапазон частоты входного питания | 47 - 63 Hz |
| Номинальный входной ток (3ф) | 71 A |
| Максимальный входной ток (привод, 0-pk) — указано как максимум | 62.2 A |
| Выходной ток, непрерывный (rms) | 34.6 A |
| Выходной ток, непрерывный (0-peak) | 48.9 A |
| Пиковый выходной ток (rms) | 69.2 A |
| Пиковый выходной ток (0-peak) | 97.9 A |
| Номинальное напряжение шины постоянного тока | 650 V DC |
| Время удержания при пропадании фазы (Line loss ride through) | 20 ms |
| Мощность внутреннего шунта, непрерывная | 200 W |
| Мощность внутреннего шунта, пик | 22500 W |
| Внутреннее сопротивление шунта | 27.75 Ohm |
| Эффективность (пиковая) | >=97 % |
| Рабочая температура | 0 to 50 °C |
| Температура хранения | -40 to 70 °C |
| Габариты (В x Ш x Г) | 375 x 196 x 302 mm |
| Масса | 9.98 kg |
| Высота эксплуатации без понижающего коэффициента | 1000 m |
| Высота эксплуатации с понижающим коэффициентом | 3000 m |
| Соответствие стандартам / Сертификации (выборочно) | UL 508C; EN 61800-3; EN 61800-5-1; EN 50178; IEC/EN 61508 (SIL3); ISO 13849:2006 (PLe) |
