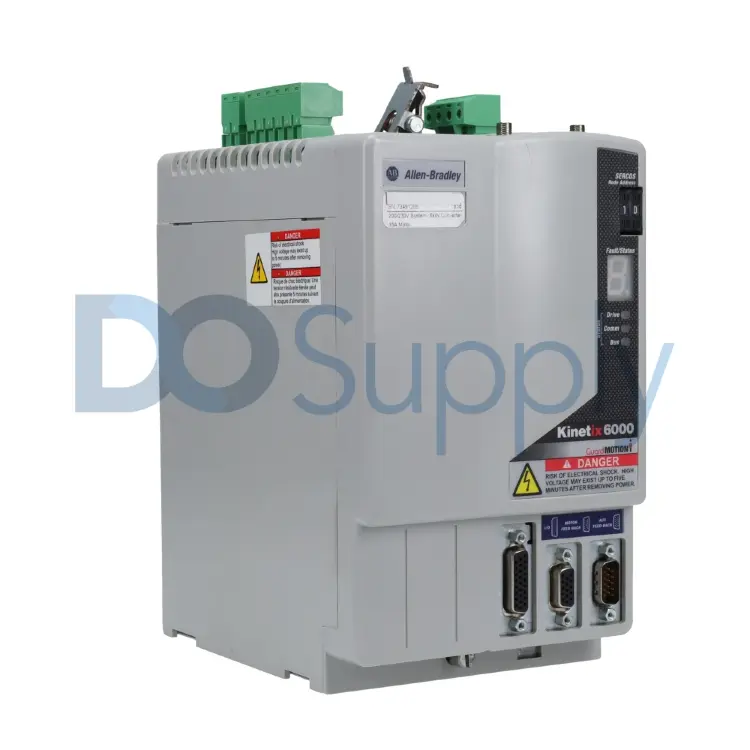

Интегрированный модуль оси Kinetix 6000 (2094-AC09-M02-S)
Part Number: 2094-AC09-M02-S
Описание
Интегрированный модуль оси ALLEN BRADLEY 2094-AC09-M02-S (Kinetix 6000): трехфазный IAM для 200 V класса с 6,0 kW на шину, 15 A на инвертор и встроенной Safe‑Torque Off (STO).
ALLEN BRADLEY 2094-AC09-M02-S — интегрированный модуль оси Kinetix 6000 (Integrated Axis Module). Работает в 200 V классе (номинал 230 VAC), трехфазный вход 195–264 V AC, 47–63 Hz. Непрерывная выходная мощность на шину 6,0 kW, выходной ток инвертора 15 A; номинальное напряжение шины DC 325 V DC. Встроенная функция Safe‑Torque Off (STO). Монтаж — power rail в модульной панели.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 2094-AC09-M02-S |
| Серия | Kinetix 6000 |
| Тип оборудования | Интегрированный модуль оси (IAM) / Многовосевой серводрайв |
| Тип продукта | Integrated Axis Module (IAM) |
| Класс напряжения | 200 V class (nominal 230 VAC) V |
| Диапазон входного переменного напряжения | 195–264 V AC |
| Номинальное входное напряжение | 230 V AC |
| Фаза входного питания | 3-phase |
| Частота входного питания | 47–63 Hz |
| Номинальное напряжение шины постоянного тока | 325 V DC |
| Непрерывная выходная мощность (на шину) | 6.0 kW |
| Пиковая выходная мощность (на шину) | 12.0 kW |
| Номинальный/номинальный ток входа (AC) | 19 A (RMS) |
| Ток входа (вступительный, пиковый) | 37 A (0–pk) |
| DC входное напряжение (при общей шине, follower) | 275–375 V DC |
| Ток DC входа (при общей шине, follower) | 19 A |
| Инверторный выходной ток (номинальный инвертор) | 15 A |
| PWM частота | 4 kHz |
| Полоса пропускания контура скорости | 500 Hz |
| Полоса пропускания тока (current loop) | 1300 Hz |
| Функция безопасности | Integrated Safe-Torque Off (STO) — ISO 13849-1 PLe / SIL3 (указано как сертификация в поставщиках) |
| Требования к монтажу / место монтажа | Power rail (стойка/шинный монтаж в модульной панельной конфигурации) |
