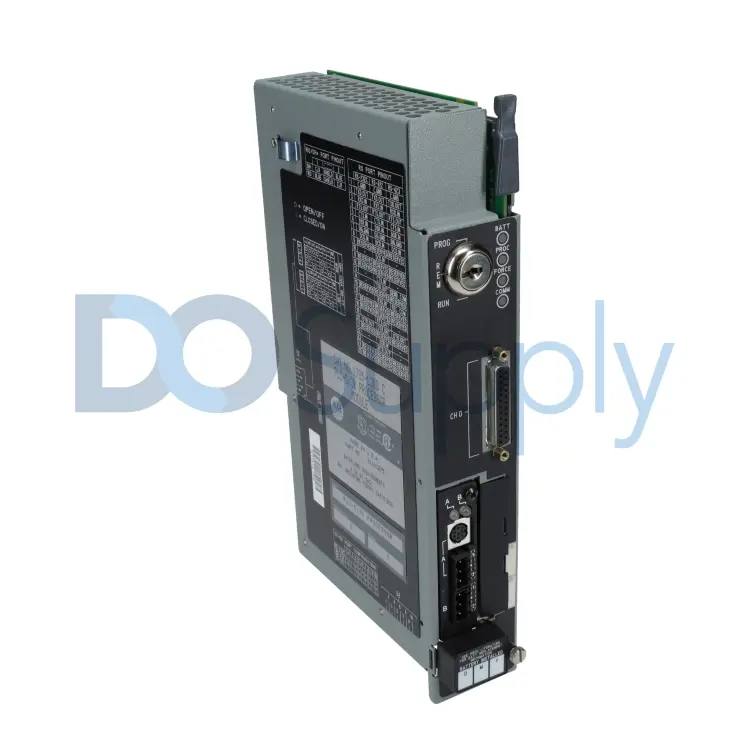

ALLEN BRADLEY 1785-L30B (PLC-5/30 процессор)
Part Number: 1785-L30B
Описание
Процессор ALLEN BRADLEY 1785-L30B (PLC-5/30) с 32 K слов батареезависимой памяти, поддержкой до 1024 точек I/O, 2×DH+/Remote I/O и последовательным портом.
ALLEN BRADLEY 1785-L30B — процессор PLC-5 (серия PLC-5/30) с батареезависимой памятью пользователя 32 K слов. Поддерживает до 1024 точек I/O (любой состав) и до 29 шасси (включая до 28 удалённых RIO). Интерфейсы: 2×DH+/Remote I/O (каналы 1A/1B конфигурируемые как Scanner/Adapter) и последовательный порт (25-контактный, опции RS-422A/RS-423). Нагрузка на шину: 2.3 A @ 5 VDC. Поддерживает EEPROM модули 1785-ME16/ME32/ME64/ME100.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1785-L30B |
| Серия | PLC-5/30 |
| Тип оборудования | Процессор PLC-5 |
| Пользовательская память | 32 K words (battery-backed SRAM) words |
| Максимальная ёмкость I/O (точек) | 1024 points (any mix) или 1024 inputs + 1024 outputs (complementary) points |
| Максимальная ёмкость аналоговых входов/каналов | 1024 channels channels |
| Коммуникационные порты | 2 × DH+/Remote I/O (адаптер или сканер), 1 × последовательный порт (RS-232 / опции RS-422A/RS-423 согласно описанию) |
| Встроенные порты / разъёмы | Каналы 1A и 1B (конфигурируемые как Remote I/O Scanner/Adapter или DH+), 25-контактный последовательный разъём, мини-DIN 8-пин (Channel 1A DH+) |
| Ток нагрузки шины (Backplane current load) | 2.3 A @ 5 VDC A |
| Время сканирования I/O на шасси | 10 ms @ 57.6 kbit/s; 7 ms @ 115.2 kbit/s; 3 ms @ 230.4 kbit/s ms |
| Максимальное число шасси I/O (включая локальные и удалённые) | 29 шасси (включая до 28 удалённых RIO шасси) chassis |
| Питание / тепловыделение | 12 Watts W |
| Рабочая температура | 0 to 60 °C (32 to 140 °F) °C |
| Температура при хранении | -40 to 85 °C (-40 to 185 °F) °C |
| Совместимые модули EEPROM для резервного копирования программы | 1785-ME16, 1785-ME32, 1785-ME64, 1785-M100 |
| Габариты (мм) | 5.1 × 27.9 × 10.2 cm cm |
| Вес | 1.8 kg kg |
