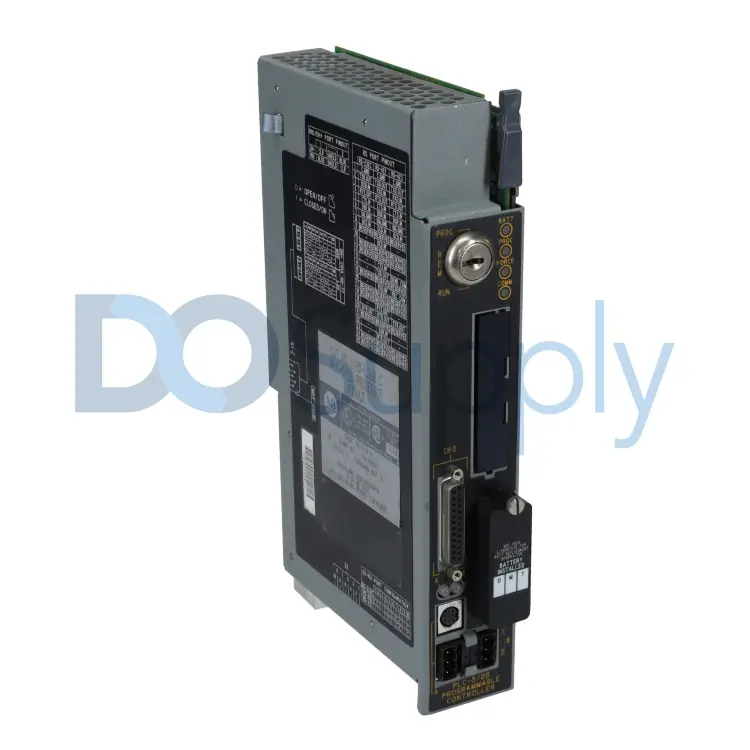

Процессор PLC-5/26 1785-L26B
Part Number: 1785-L26B
Описание
ALLEN BRADLEY 1785-L26B — процессорный модуль PLC-5: 16 K слов battery-backed SRAM, до 512 I/O, RS-232/DH+/Remote I/O; рабочая t 0–60 °C.
Процессорный модуль ALLEN BRADLEY 1785-L26B (PLC-5) с 16 K слов батарейной SRAM, поддержкой до 512 точек ввода/вывода и наборами портов: 1x RS-232/422/423 (25‑pin), Data Highway Plus (DH+), Remote I/O и порт сопроцессора. Рабочая температура 0–60 °C; потребление на шине 2.6 A @ 5 V DC. Совместим с I/O-модулями 1771, 1746, 1794 и 1791.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1785-L26B |
| Серия | PLC-5 |
| Тип оборудования | Процессорный модуль PLC-5 |
| Память (пользовательская) | 16 K words, battery-backed SRAM words |
| Максимальное число точек ввода/вывода (в любой комбинации) | 512 points |
| Максимальное число аналоговых I/O | 512 points |
| Время сканирования I/O (времена для скоростей связи) | 10 ms @ 57.6 kb/s; 7 ms @ 115.2 kb/s; 3 ms @ 230.4 kb/s (перечислены в источниках; некоторые реселлеры указывают только 10 ms и 3 ms) ms |
| Ток по шине (backplane) | 2.6 A @ 5 V DC A @ V |
| Порты связи | 1x RS-232/422/423 serial (25-pin D-shell); Data Highway Plus (DH+) port; Remote I/O port (Channel 1B); control coprocessor expansion port |
| Рабочий температурный диапазон | 0 °C to 60 °C (32 °F to 140 °F) °C |
| Диапазон относительной влажности | 5% to 95% (non-condensing) % |
| Вибрационная стойкость | 1G (10–500 Hz) G / Hz |
| Ударная нагрузка (шок) | 30G (operational) G |
| Вес | 1.42 kg (approx. 3 lb) kg |
| Совместимость I/O модулей | Работает с 1771, 1794, 1746 и 1791 I/O модулями; поддержка 1785-RC (relay cartridge) |
| EEPROM / резервное хранение программы | 1785-ME16, 1785-ME32, 1785-ME64, 1785-M100 |
| Изоляция | 500 V (ports), 1000 V (relay cartridge) — заявленные изоляционные испытания V |
| Монтаж / корпус | Открытый корпус для монтажа в шасси; установка в крайний левый слот 1771 шасси для связи по шине |
| Максимальное число шасси в системе | Поддерживает до 13 I/O шасси (включая до 12 универсальных удалённых шасси по указанным источникам) chassis |
