1771IK (энкодер/счётчик)
Part Number: 1771IK
Описание

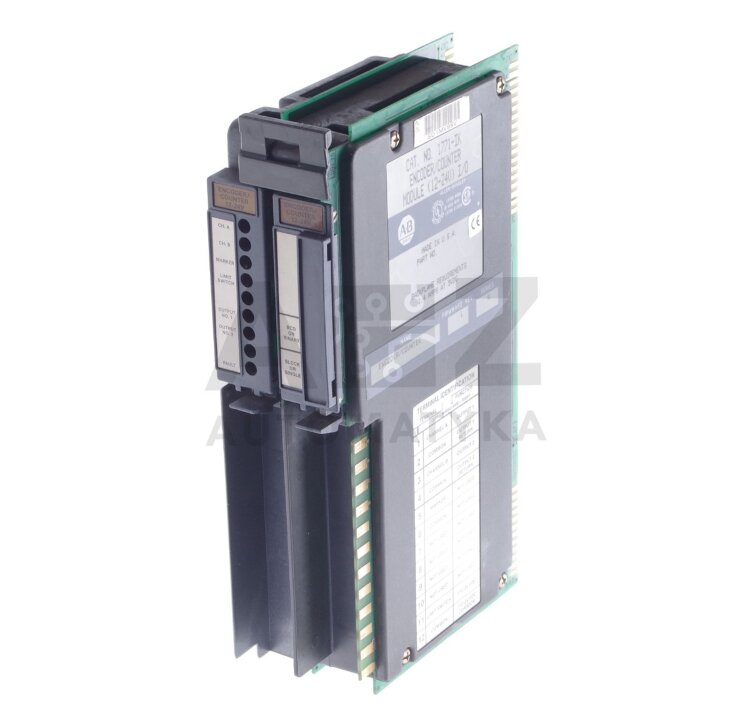

ALLEN BRADLEY 1771IK — модуль энкодера/счётчика, 12–24 V DC, до 50 kHz, занимает 2 слота.
Модуль энкодера/счётчика ALLEN BRADLEY 1771IK (серия PLC-5) обеспечивает питание полевого энкодера 12–24 V DC и поддерживает входные частоты до 50 kHz. Занимает 2 слота в шасси (двойной модуль), имеет 5 V DC open-collector выходы с номиналом 0.5 A на выход и потребляет 1.2 A от шины при 5 V. Поддерживает приём квадративных (двухканальных) сигналов энкодера.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1771IK |
| Серия | PLC-5 |
| Тип оборудования | Модуль энкодера/счётчика |
| Тип продукта | Encoder/Counter Module Assembly |
| Диапазон входного сигнала (полевое питание энкодера) | 12–24 V DC V DC |
| Требуемое число слотов в шасси | 2 slots (double-width module) slots |
| Максимальная входная частота | 50 kHz kHz |
| Типы выходов и рейтинг | 5 V DC open-collector outputs, 0.5 A per output V DC; A |
| Потребление/ток с шины обратной связи | 1.2 A at 5 V DC (backplane) A; V DC |
| Период обновления данных модуля | 1.3 ms ms |
| Поддерживаемые счетчики/каналы | Designed as encoder/counter module — commonly used with 1 counter; encoder inputs support dual-channel (quadrature) signals |
| Вес и транспортные габариты (указаны как упаковочные) | Weight 0.6 kg; Shipping dimensions 7.6 x 27.9 x 15.2 cm kg; cm |
