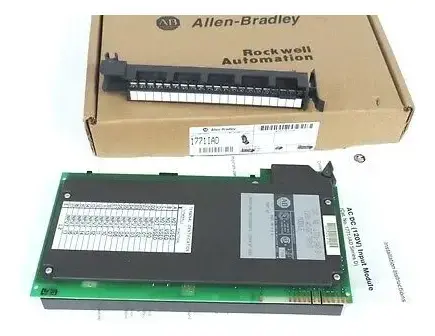

ALLEN BRADLEY 1771-IAD — 16-точечный модуль входов 120 В AC/DC
Part Number: 1771-IAD
Описание
Модуль цифровых входов ALLEN BRADLEY 1771-IAD, 16 входов, 120 V AC/DC, оптоизоляция по каналам.
ALLEN BRADLEY 1771-IAD — 16-точечный модуль цифровых входов, рассчитан на 120 V AC / 125 V DC (рабочий диапазон 79–138 V AC/DC). Каждый канал имеет оптоэлектрическую изоляцию; на модуле — 1 зелёный индикатор состояния и 16 красных индикаторов входов. Потребляемая мощность до 8.8 W, ток шины 195 mA при 5 V. Статус: снят с производства.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1771-IAD |
| Серия | 1771 Universal I/O |
| Тип оборудования | Модуль цифровых входов |
| Количество входов | 16 |
| Рабочее напряжение (диапазон) | 79–138 V (AC или DC) V |
| Номинальное напряжение | 120 V AC / 125 V DC V |
| Тип входного сигнала | AC / DC |
| Задержка входа (AC ON) | 5 ± 3 ms (опция 20 ± 5 ms selectable) ms |
| Задержка входа (AC OFF) | 25 ± 5 ms ms |
| Задержка входа (DC ON) | 3 ± 0.1 ms или 10 ± 1 ms (селектируемо) ms |
| Задержка входа (DC OFF) | 25 ± 5 ms ms |
| Максимальный ток в шине (Backplane current) | 195 mA при 5 V mA |
| Потребляемая мощность | 8.8 W (макс.) W |
| Изоляция | Оптоэлектрическая изоляция по каждому каналу |
| Индикаторы | 1 зелёный индикатор состояния модуля + 16 красных индикаторов состояний входов |
| Совместимость / Размещение в шасси | Подходит для 1771-A1B/A2B/A3B/A3B1/A4B, 1771-AM1/AM2; подключение через 1771-WH wiring arm |
| Рабочая температура | 0–60 °C °C |
| Размеры (заявленные продавцом) | 178 × 51 × 152 mm (прибл. 7 × 2 × 6 in) mm |
