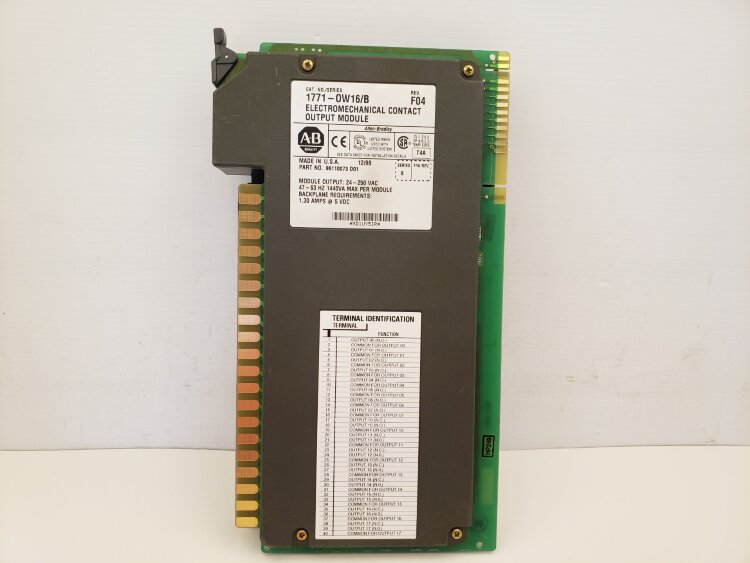

ALLEN BRADLEY 1771-OW16/B релейный модуль выхода
Part Number: 1771-OW16/B
Описание
Релейный модуль выхода ALLEN BRADLEY 1771-OW16/B — 16 каналов, Form A, 2 A на канал, для PLC-5/1771 I/O (ревизия /B).
ALLEN BRADLEY 1771-OW16/B — релейный модуль выхода для семейства PLC-5 / 1771 I/O. Обеспечивает 16 выходов Form A (SPST‑NO) с номинальным током 2 A на канал (макс. по модулю 16 A), поддерживает 5–240 VAC и 5–125 VDC; импульсный ток 4 A/10 ms. Испытанная изоляция 1500 VAC rms и ресурс контактов ≈200,000 операций. Ревизия /B требует шасси/бэкплейна серии B или новее; для подключения используется клеммная панель 1771-WH.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1771-OW16/B |
| Серия | PLC-5 / 1771 I/O Family |
| Тип оборудования | релейный модуль выхода (электромеханические контактные выходы) |
| Количество выходов | 16 channels |
| Тип выходов | Form A (SPST-NO) механические реле (контакты) |
| Диапазон переменного напряжения (AC) | 5–240 VAC (приводится как диапазон 5–240 VAC в ряде источников) VAC |
| Диапазон постоянного напряжения (DC) | 5–125 VDC VDC |
| Максимальный непрерывный ток на выход | 2 A (на выход) A |
| Максимальный непрерывный ток на модуль | 16 A (в сумме по модулю) A |
| Импульсный (surge) ток | 4 A в течение 10 ms A / ms |
| Ток шины (Backplane current) | 500 mA при 5 VDC (приводится как 500 mA в некоторых источниках; другие источники указывают другое значение — см. раздел "conflicts") mA @ VDC |
| Изоляция | 1500 VAC rms (тестировано) VAC rms |
| Ресурс контактов | 200,000 операций при номинальной нагрузке operations |
| Рабочая температура | 0 – 60 °C °C |
| Потребляемая мощность | Approx. 15 W maximum W |
| Вес | 1.10 lb (≈0.50 kg) lb / kg |
| Клеммная/проводная панель (Wiring arm) | 1771-WH |
| Происхождение (Made in) | United States |
| Совместимость / Примечание по ревизии | Модуль для PLC-5 / 1771 I/O; ревизия /B требует использования шасси/бэкплейна серии B или новее (см. исходники) |
