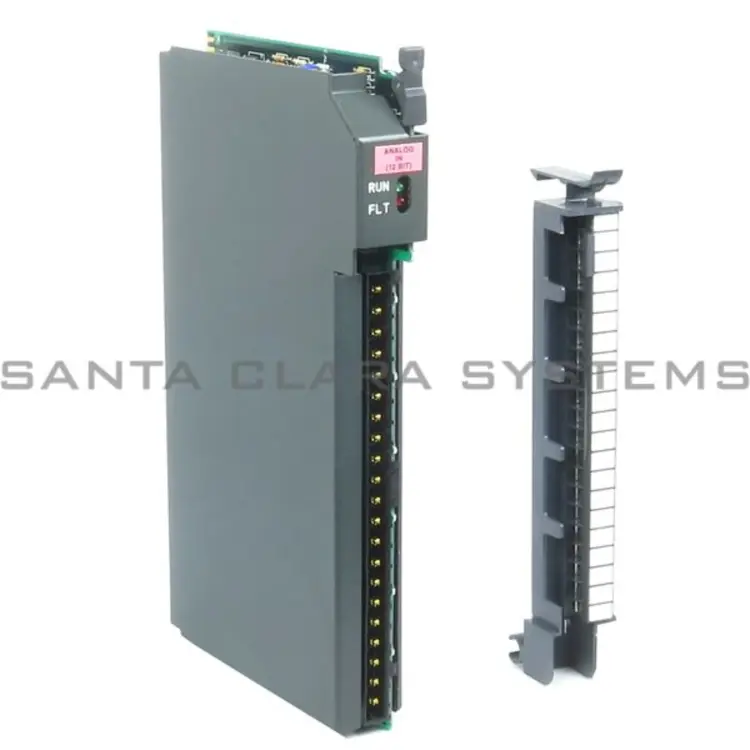

1771-IFM/A модуль быстрого ввода милливольт
Part Number: 1771-IFM/A
Описание
ALLEN BRADLEY 1771-IFM/A — аналоговый входной модуль для 1771 I/O: 8 дифференциальных каналов, поддержка напряжения/тока/RTD/термопар, 12‑bit, настройка DIP.
ALLEN BRADLEY 1771-IFM/A — аналоговый входной модуль (быстрый милливольтовый) для серии 1771 I/O (PLC-5). Обеспечивает 8 дифференциальных каналов и поддерживает входы: напряжение (±50 mV, ±1 V, ±5 V, ±10 V), ток (0–20 mA, 4–20 mA), RTD и термопары (B, E, J, K, R, S, T). Разрешающая способность 12‑bit с типичной точностью ±0.1% F.S.; конфигурация каналов — аппаратные DIP‑переключатели.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1771-IFM/A |
| Серия | 1771 I/O (PLC-5) |
| Тип оборудования | Аналоговый входной модуль (быстрый милливольтовый) |
| Краткое описание | Fast millivolt input module |
| Количество каналов | 8 differential channels |
| Типы входных сигналов | Voltage (±50 mV, ±1 V, ±5 V, ±10 V), Current (0-20 mA, 4-20 mA), RTD, Thermocouple (B, E, J, K, R, S, T) |
| Разрешающая способность | 12-bit |
| Точность | ±0.1% of full scale (typical @ 25°C) |
| Входное сопротивление (напряжение) | ≥10 MΩ Ω |
| Внутренний шунт для тока | 250 Ω (for current measurement) Ω |
| Конфигурация/настройка | Per-channel DIP switches (hardware selectable) |
| Архитектура входов | 8 differential inputs, isolated in two groups of 4 |
| Время обновления (скорость сканирования) | ~50 ms per channel (sequential) ms |
| Питание шины | 5 V DC & 24 V DC (from 1771 chassis) V DC |
| Изоляция | 1500 V transient (channel-to-backplane) V |
| Рабочая температура | 0°C to 60°C (32°F to 140°F) °C |
