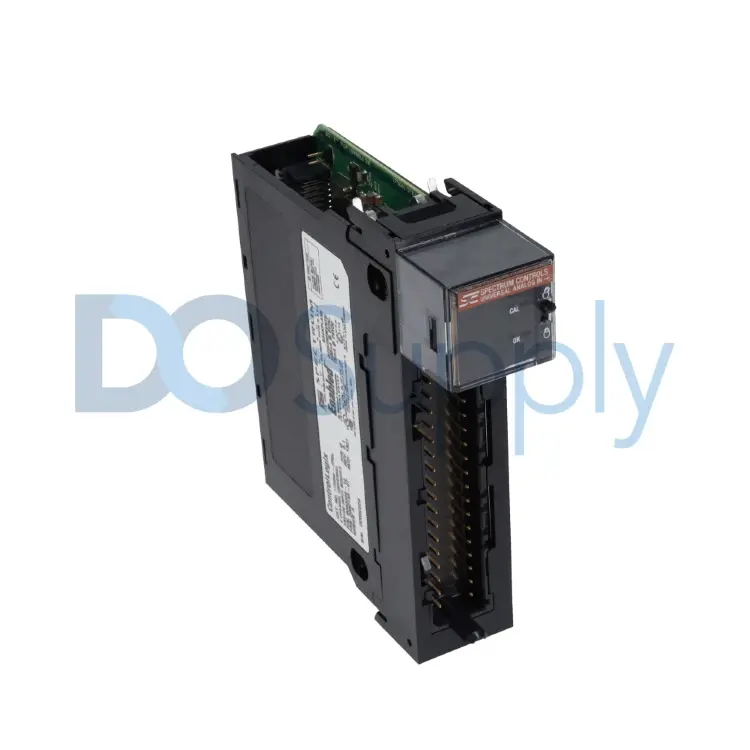

1756SC-IF8U — 8-канальный универсальный аналоговый вход
Part Number: 1756SC-IF8U
Описание
8-канальный универсальный аналоговый вход ALLEN BRADLEY 1756SC-IF8U — поддержка TC/RTD/напряжения/тока, 16–21 бит, точность
ALLEN BRADLEY 1756SC-IF8U — 8-канальный универсальный аналоговый входной модуль ControlLogix. Поддерживает измерения напряжения, тока, термопар (J,K,T,B,E,R,S,N,C) и RTD, разрешение 16–21 бит с точностью лучше 0.1% диапазона. Обеспечивает 12.5 VDC канал‑к‑каналу и 1000 VAC поле‑к‑шине развязку. Функции: выборная фильтрация каналов, масштабирование, отметки времени, обнаружение обрыва провода, холодная компенсация термопар и RIUP.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1756SC-IF8U |
| Серия | ControlLogix (1756) |
| Тип оборудования | 8-канальный универсальный аналоговый входной модуль |
| Количество каналов | 8 channels |
| Поддерживаемые типы входов | Voltage, Current, Thermocouple (TC), RTD/Resistance |
| Количество поддерживаемых типов измерений | 32 types |
| Типы термопар | J, K, T, B, E, R, S, N, C |
| Типы RTD | PT385/3916, Ni618/672, NiFe518, Cu426 |
| Диапазоны сопротивления | 250; 500; 1000; 2000; 3000; 4000 ohm |
| Диапазоны тока | 0-20 mA; 4-20 mA mA |
| Диапазоны напряжения | ±50 mV; ±150 mV; 0-5 V; 1-5 V; 0-10 V; ±10 V V / mV |
| Разрешающая способность | 16 to 21 bits |
| Точность | Better than 0.1% of range at 0 °C to 25 °C % of range |
| Время обновления (8-канальная выборка) | 0.99 s (10 Hz); 0.19 s (50/60 Hz); 0.13 s (100 Hz); 0.07 s (250 Hz); 0.04 s (1000 Hz) — TC/RTD may be longer s |
| Гальваническая развязка | 12.5 VDC channel-to-channel (continuous); 1000 VAC field-wiring-to-backplane; 1000 VAC field-wiring-to-chassis-ground |
| Сопротивление входа | >1 MΩ (thermocouple, voltage); <250 Ω (RTD/current) |
| Защита от перенапряжения на входе | 14.5 VDC continuous; 250 W pulsed for 1 ms VDC / W |
| Защита от перегрузки по току | 28 mA continuous; 40 mA pulsed (1 ms, 10% duty cycle, maximum) mA |
| Требуемый ток шины (backplane) | 230 mA at 5 V maximum; 75 mA at 24 V maximum mA |
| Подавление синфазного шума (CMR) | 96 dB at 50/60 Hz |
| Подавление нормального шума (NMR) | 64.5 dB at 50/60 Hz |
| Рабочая температура | 0 to 60 °C |
| Температура хранения | -40 to 85 °C |
| Относительная влажность | 5% to 95% (non-condensing) % |
| Тепловыделение (максимум) | 3.00 Watts |
| Масса | 380 g |
| Рекомендуемые кабели | TC: shielded twisted-pair TC extension wire; mV/V/mA: Belden 8761 or equivalent; RTD: shielded Belden 9501, 9533, or 83503 |
| Особенности | Channel-selectable filtering (5 filter frequencies); user scaling; time stamping; alarms; wire-off, over-range and under-range detection (per channel); cold-junction compensation for thermocouples; RIUP (Removal and Insertion Under Power) |
| Сертификации | UL/cUL Listed; ANSI ISA 12.12.01 (Class I, Div 2, Groups ABCD); CE; ATEX; UKCA; CCC; CMIM |
