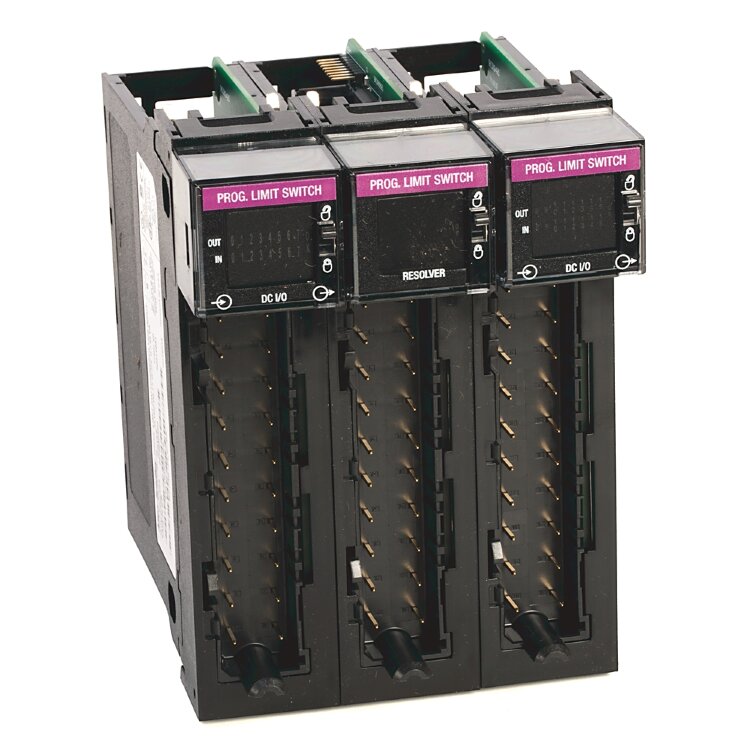

1756PLS Программируемый модуль концевого выключателя 1756PLS Programmable
Part Number: 1756PLS Programmable
Описание
1756PLS — программируемый модуль концевого выключателя ALLEN BRADLEY с 16 входами/16 выходами, 10–31.2 V DC и 1 A на выход.
ALLEN BRADLEY 1756PLS Programmable — программируемый модуль концевого выключателя серии 1756 ControlLogix. Обеспечивает 16 входов и 16 выходов, рабочее напряжение 10–31.2 V DC и максимальный ток на выход 1 A. Модуль занимает 3 смежных слота в шасси, оснащён 3 съёмными клеммными блоками и группирует I/O в 4 группы по 4. Рабочая температура 0–60 °C.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1756PLS Programmable |
| Серия | 1756 ControlLogix |
| Тип оборудования | Программируемый модуль концевого выключателя |
| Входы (количество) | 16 шт. |
| Диапазон входного напряжения | 10–31.2 V DC |
| Выходы (количество) | 16 шт. |
| Диапазон выходного напряжения | 10–31.2 V DC |
| Максимальный ток на выход | 1 A |
| Ток шины (5 В) | 1 A |
| Ток шины (24 В) | 0.125 A |
| Максимальное тепловыделение при 30°C | 25.7 W |
| Максимальное тепловыделение при 60°C | 21.3 W |
| Тепловыделение (номинальное), указанное в BTU/ч (конвертировано) | 1.86 W |
| Тепловыделение (максимальное), указанное в BTU/ч (конвертировано) | 2.80 W |
| Рабочая температура | 0–60 °C |
| Рабочая влажность | 0–95 % (без конденсации) |
| Съемные клеммные блоки (RTB) | 3 (съёмных клеммных блока) шт. |
| Габариты (Ш × В × Г) | 140.05 × 112.01 × 145.03 mm |
| Требуемые слоты в шасси | 3 слота |
| Максимальное офф-напряжение | 5 V DC |
| Максимальный офф-ток | 0.0015 A |
| Ток в рабочем состоянии (диапазон) | 0.003–0.01 A |
| Режимы работы (количество) | 3 шт. |
| Группировка входов/выходов | 4 группы по 4 (по входам и по выходам) |
