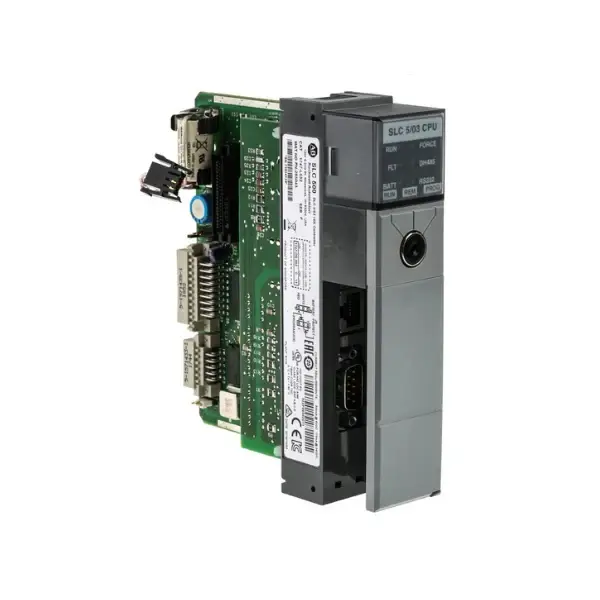

Процессорный модуль ALLEN BRADLEY 1747-L532/C (SLC 5/03)
Part Number: 1747-L532/C
Описание
Процессорный модуль ALLEN BRADLEY 1747-L532/C (SLC 5/03): 16K слов памяти, RS-232 и DH-485, до 4,096 входов/4,096 выходов. Программирование — RSLogix 500.
ALLEN BRADLEY 1747-L532/C — процессорный модуль ПЛК серии SLC 500 (SLC 5/03). Пользовательская память 16K слов (12K для программы/данных + 4K только для данных). Интерфейсы связи: RS-232 и DH-485 (RS-232 настраивается для DF1 full‑duplex или DH‑485). Поддерживает до 4,096 цифровых входов и 4,096 цифровых выходов. Программируется с помощью RSLogix 500.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1747-L532/C |
| Серия | SLC 500 |
| Тип оборудования | Процессорный модуль ПЛК |
| Память пользователя | 16K words (12K words for program/data + 4K words data-only) words |
| Порты связи | RS-232 and DH-485 (RS-232 configurable for DF1 full-duplex or DH-485 peer-to-peer) |
| Макс. цифровые входы/выходы | 4,096 inputs / 4,096 outputs points |
| Макс. локальные аналоговые точки I/O | 480 points |
| Питание шины (напряжение/ток) | 5 V DC @ 500 mA; 24 V DC @ 175 mA |
| Типичное время сканирования I/O | 0.225 ms |
| Типичное время сканирования программы | 1 ms/K ms/K |
| Время выполнения команды (битовая инструкция) | 0.44 µs |
| Резервирование памяти | Battery-backed RAM (1747-BA); optional Flash EPROM backup via 1747-M13 |
| Операционная температура | 0 to 60 °C |
| Температура хранения | -40 to 85 °C |
| Ударная нагрузка (рабочая) | 30 g |
| Тепловыделение | 2.90 W |
| Вес | 0.25 kg |
| Макс. локальные шасси/слоты модулей | 3 chassis / 30 module slots |
| Программное обеспечение для программирования | RSLogix 500 |
| Сертификации | UL Listed, CE Compliant, C-Tick |
| Исполнение / ревизия серии | Series C (designation "/C" = Series C) |
| Габариты | 2.0 in x 6.0 in x 5.0 in (5.1 cm x 15.2 cm x 12.7 cm) |
