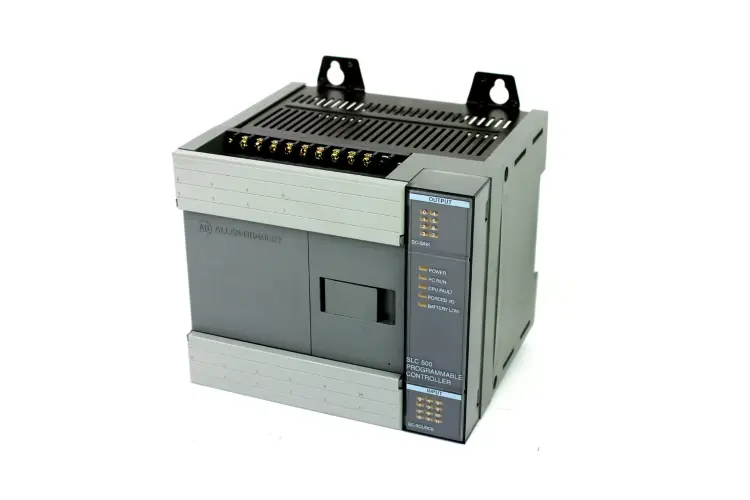

SLC 500 1747-L20L — 20 точек I/O (12×24V ист. входов, 8×транзисторных выходов)
Part Number: 1747-L20L
Описание
Процессор SLC 500 ALLEN BRADLEY 1747-L20L: 20 I/O (12×24 VDC входов с HSC, 8×транзисторных выходов), 1K инструкций, питание 120/240 VAC.
ALLEN BRADLEY 1747-L20L — процессор SLC 500 с фиксированными входами/выходами. Обеспечивает 20 точек I/O: 12 входов 24 VDC (включая высокоскоростной счётчик на входе 0) и 8 транзисторных (sinking) выходов. Вместимость программы — 1024 инструкции; питание модуля 120/240 VAC, вспомогательное питание 24 VDC до 200 mA. Память — RAM с подпиткой от конденсатора.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1747-L20L |
| Серия | SLC 500 |
| Тип оборудования | Процессор с фиксированными входами/выходами |
| Количество точек ввода/вывода | 20 points |
| Входы | 12 x 24 VDC sourcing inputs (includes high-speed counter input) |
| Выходы | 8 x transistor (sinking) outputs |
| Высокоскоростной входной счётчик | Встроен (high-speed counter on input 0) |
| Емкость инструкции (память) | 1024 (1K) instructions instructions |
| Пользовательское питание (выход) | 24 VDC, up to 200 mA V / mA |
| Питающее напряжение (линия) | 120/240 VAC (line power) VAC |
| Тип памяти | Capacitor-backed RAM |
| Потребляемая мощность | Approximately 0.20 W per point; total module 12.1 to 18.0 W (as listed) W |
| Рекомендуемый размер провода | 14 AWG |
| Разъемы/интерфейсы | 6-pin Phoenix connector (I/O/user connections) |
