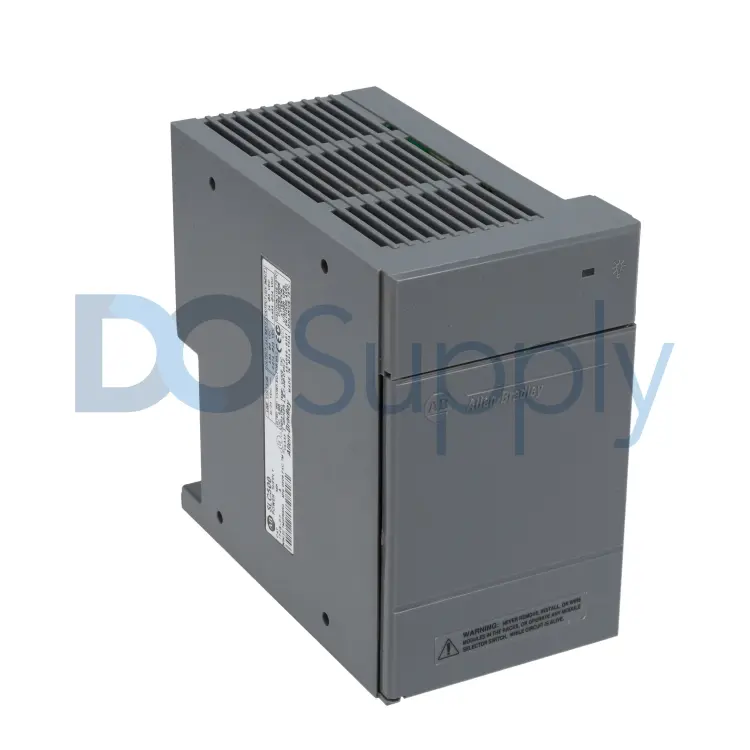

ALLEN BRADLEY 1746-P7 (SLC 500, блок питания)
Part Number: 1746-P7
Описание
ALLEN BRADLEY 1746-P7 — блок питания для SLC 500; вход 10–30 V DC, выход шины 24 V, 5 V rail 3.6 A (при 24 V).
ALLEN BRADLEY 1746-P7 — блок питания для платформы SLC 500. Входной диапазон 10–30 V DC (типично 12 или 24 V). Выход на шину (backplane) 24 V DC; доступный ток внутренней 5 V шины при 24 V входе — 3.6 A. Статус изделия: legacy.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1746-P7 |
| Серия | SLC 500 |
| Тип оборудования | Блок питания (модуль для SLC 500) |
| Диапазон входного напряжения | 10–30 V DC |
| Номинальное входное напряжение (обычно) | 12 or 24 V DC |
| Выходное напряжение (шина/backplane) | 24 V DC |
| Внутренняя/вспомогательная шина 5 V — доступный ток (при 24 V вход) | 3.6 A |
| Внутренняя/вспомогательная шина 24 V — доступный ток (при 24 V вход) | 0.87 A |
| Внутренняя/вспомогательная шина 5 V — доступный ток (при 12 V вход) | 2.0 A |
| Внутренняя/вспомогательная шина 24 V — доступный ток (при 12 V вход) | 0.46 A |
| Ток шины (Backplane) при 24 V | 0.46 A |
| Максимальная входная мощность (при 24 V вход) | 75 W |
| Максимальная входная мощность (при 12 V вход) | 50 W |
| Максимальный импульсный ток при включении (inrush) | 20 A |
| Частота (указана в спецификации) | 47–63 Hz |
| Рабочая температура | 0–60 °C |
| Габариты (Ш×В×Г) | 139.7 × 83.8 × 144.8 mm |
| Масса | 1.13 kg |
| Защита предохранителем | 1746-F1 or equivalent |
