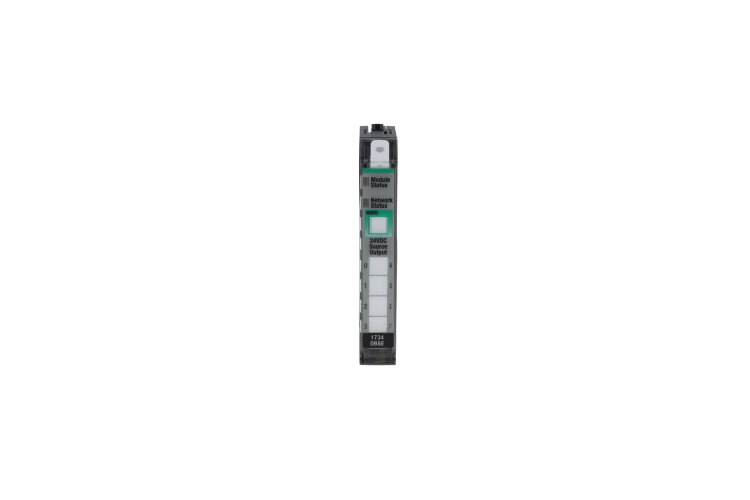

1734-OB8E POINT I/O — 8-точечный электронно защищённый модуль выходов 24 V DC
Part Number: 1734-OB8E
Описание
8-точечный электронно защищённый модуль выходов 24 V DC (sourcing), 1 A/канал, 3 A/модуль, рабочая темп. −20…55 °C.
ALLEN BRADLEY 1734-OB8E — POINT I/O 8-точечный модуль дискретных выходов (электронно защищённый). Предоставляет 8 цифровых выходов 24 V DC (sourcing) с электронной защитой; номинальный ток на канал 1 A, максимум по модулю 3 A. Поддерживает пиковый ток 2 A на 10 ms (повторяемо каждые 3 с). Рабочая температура −20…55 °C, габариты 56.0 × 12.0 × 75.5 мм; встроенные светодиоды отображают статус выходов и модуля.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1734-OB8E |
| Серия | POINT I/O |
| Тип оборудования | POINT I/O 8-точечный модуль дискретных выходов (электронно защищённый) |
| Число выходов | 8 |
| Тип выходов | 24 V DC, Sourcing, Electronically protected (non-isolated) |
| Напряжение питания (внешнее), ном. | 24 V DC |
| Диапазон рабочего напряжения выходов (мин/ном/макс) | 10 … 24 … 28.8 V DC |
| Падение напряжения в состоянии «включено», макс | 0.2 V DC |
| Минимальный рабочий ток на канал | 1.0 mA |
| Максимальный ток на выход (на канал) | 1.0 A |
| Максимальный суммарный ток на модуль | 3.0 A |
| Пиковый ток (surge) | 2 A for 10 ms (repeatable every 3 s) |
| Ток утечки в выключенном состоянии, макс | 0.5 mA |
| Ток шинного соединения (PointBus / backplane), макс | 75 @ 5 V DC mA |
| Температурный диапазон эксплуатации | -20 … 55 °C |
| Температурный диапазон хранения | -40 … 85 °C |
| Изоляция / тестовое напряжение | 50 V (continuous), reinforced insulation; tested @ 2500 V DC for 60 s (field-side to system) V |
| Габариты (В×Ш×Г) | 56.0 x 12.0 x 75.5 mm |
| Масса, прибл. | 35.4 g |
| Индикаторы | 8 yellow — output status; 8 red — output fault; 2 green/red — module/network status |
| UPC | 612598308583 |
