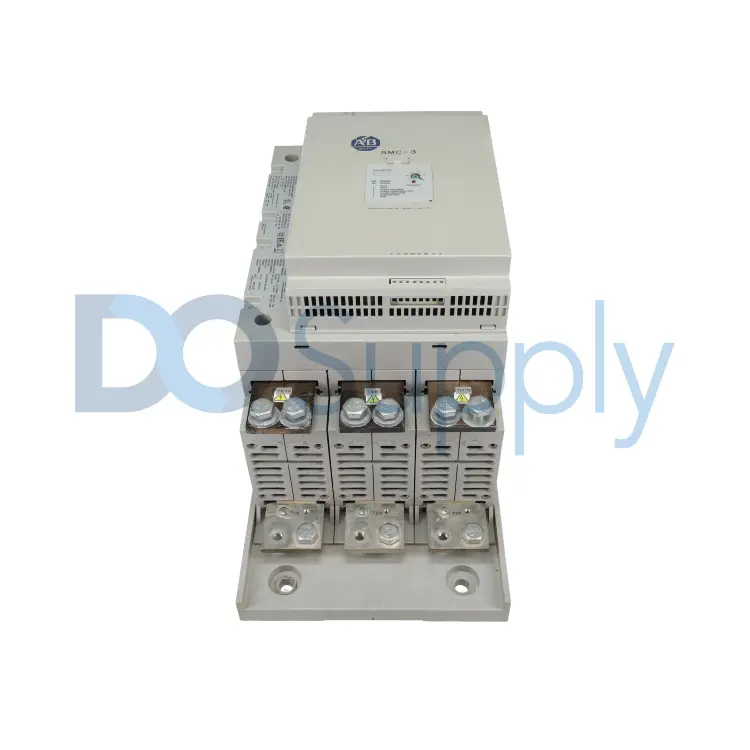

SMC-3 201А умный моторный контроллер (150-C201NBD)
Part Number: 150-C201NBD
Описание
SMC-3 201A умный моторный контроллер ALLEN BRADLEY 150-C201NBD — 201 A, 3 фазы, до 480 V AC, питание 100–240 V AC, встроенный байпас, IP2X.
ALLEN BRADLEY SMC-3 201A умный моторный контроллер (150-C201NBD) для управления трёхфазными двигателями с номинальным током 201 A. Поддерживает линейное напряжение до 480 V AC и питание цепи управления 100–240 V AC. Оснащён встроенным байпасом, предлагает выбираемые времена пуска 2, 5, 10, 15, 20, 25, 30 с, имеет степень защиты IP2X и открытую конструкцию корпуса.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 150-C201NBD |
| Серия | SMC-3 |
| Тип оборудования | Умный моторный контроллер (SMC-3) |
| Номинальный ток | 201 A |
| Номинальное линейное/фазное напряжение (максимум) | 480 V AC |
| Частота | 50/60 Hz |
| Напряжение цепи управления | 100...240 V AC |
| Количество фаз | 3 phase |
| Ток при подключении по линии (диапазон при 380/400/415/460 V AC) | 67...201 A |
| Ток при подключении в звезду/дельту (дельта) (диапазон при 380/400/415/460 V AC) | 116...348 A |
| Максимальная мощность двигателя (линейное подключение) при 380/400/415 V, 50 Hz | 95...110 kW |
| Режимы запуска (выбираемые времена пуска) | 2, 5, 10, 15, 20, 25, 30 s |
| Выбираемые уровни ограничения тока | 150%, 250%, 350%, 450% |
| Классы срабатывания перегрузки (выбираемые) | 10, 15, 20 |
| Выбираемый начальный крутящий момент | 15%, 25%, 35%, 65% of locked rotor torque |
| Встроенный байпас | True |
| Доступный максимальный ток повреждения (High capacity available fault current) | 70 kA @ 600 V |
| Стандартный доступный ток повреждения (Standard available fault current) | 18 kA @ (max standard fuse 600 A) |
| SCPD (тип устройства защиты от короткого замыкания) | Type 1 |
| Класс защиты (IP) | IP2X |
| Тип корпуса | Open type |
| Рабочая температура (открытый вариант) | -5...50 °C |
| Вес | 30.4 kg |
| Габариты (Ш×В×Г) | 225 × 560 × 265.3 mm |
| Тепловыделение в установившемся режиме | 129 W |
| Количество/тип вспомогательных контактов (TB-97, -98 OVLD/Fault) | 1 Normally Open (N.O.) |
| Поддерживаемые стартовые режимы/функции | Soft Start, Current Limit Start, Selectable Kickstart, Soft Stop, Coast-to-Rest |
