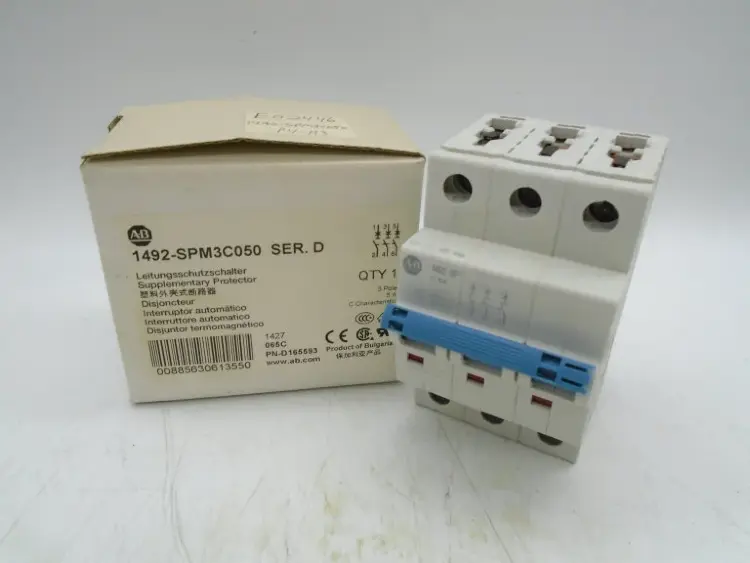

1492‑SPM3C050 — дополнительный мини‑автомат 3 полюса, характеристика C, 5 A 1492-SPM3C050
Part Number: 1492-SPM3C050
Описание
ALLEN BRADLEY 1492-SPM3C050 — 3-полюсный дополнительный мини-автомат, 5 A, характеристика C, Un 400 V, Icu 15 kA.
ALLEN BRADLEY 1492-SPM3C050 — дополнительный автоматический выключатель (MCB) на 3 полюса с номинальным током 5 A и характеристикой срабатывания C. Номинальное рабочее напряжение 400 V AC, предельная отключающая способность Icu 15 kA @ 400/415 V AC. Монтаж на DIN‑35 рейку, внешняя степень защиты IP20 (внутри шкафа IP40), поддержка проводников до 35 mm² (жёсткий) / 25 mm² (гибкий).
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 1492-SPM3C050 |
| Серия | 1492-SPM |
| Тип оборудования | Дополнительный автоматический выключатель (MCB) |
| Номинальный ток (In) | 5 A |
| Число полюсов | 3 pole(s) |
| Характеристика срабатывания | C |
| Номинальное рабочее напряжение (Un) | 400 V AC |
| Номинальная частота | 50/60 Hz |
| Класс предельного отключающего тока (Icu) | 15 kA @ 400/415 V AC |
| Класс рабочего отключающего тока (Ics) | 75% Icu (по IEC 60947) |
| Импульсное выдерживаемое напряжение | 4 kV |
| Диэлектрическая прочность (1 мин) | 2 kV AC |
| Электрический ресурс | 20000 cycles |
| Механический ресурс | 20000 cycles |
| Степень защиты (снутри шкафа) | IP40 |
| Степень защиты (снаружи шкафа) | IP20 |
| Класс горючести | UL 94 V-2 |
| Максимальное сечение проводника (жёсткий), верхний/нижний вывод | 35 mm² |
| Максимальное сечение проводника (гибкий), верхний/нижний вывод | 25 mm² |
| Номинальный момент затяжки клемм (верх/низ) | 2.8 Nm |
| Тип монтажа | DIN-35 rail |
| Габаритная высота | 75 mm |
| Габаритная ширина | 88 mm |
| Габаритная глубина | 53 mm |
| Масса | 0.345 kg |
| Рабочая температура | -25 to 55 °C |
| Температура хранения | -40 to 70 °C |
| Влажность (рабочая/максимальная) | 90 to 96 %RH |
| Ударная перегрузка (макс.) | 25 g |
| Вибрация (макс. ускорение / макс. рабочая частота) | 5 / 150 m/s² / Hz |
| Сертификации / соответствие стандартам | UL 1077; EN 60947-2; GB 14048-2; UL; CSA; CE; CCC; VDE; RoHS |
| Наличие нейтрали | No |
