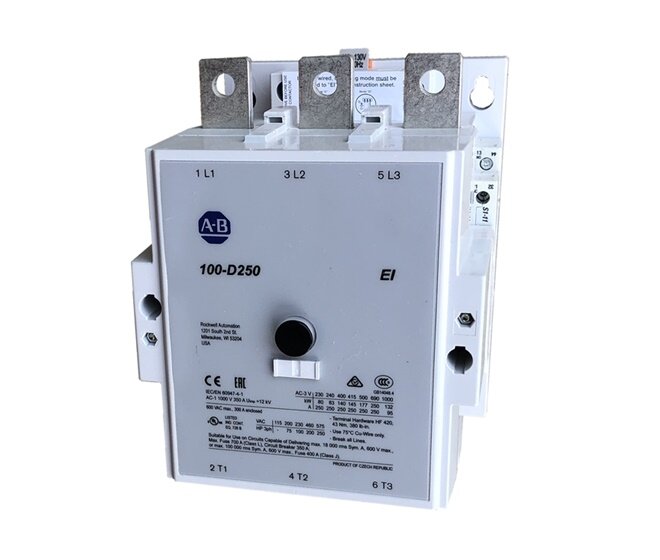

Контактор ALLEN BRADLEY 100-D250ED11
Part Number: 100-D250ED11
Описание
Трёхполюсный контактор ALLEN BRADLEY 100-D250ED11, 250 A, катушка 110–130 V AC/DC, Ue 690 V.
Контактор ALLEN BRADLEY 100-D250ED11 (серия 100-D) — промышленный трёхполюсный контактор IEC. Номинальный рабочий ток 250 A при Ue 690 V AC. Катушка 110–130 V AC / 110–130 V DC, частота 50/60 Hz. Вспомогательные контакты: 1 N.O. / 1 N.C. (боковой монтаж). Масса 7.5 kg; степень защиты: IP00 без крышки, с рамочной клеммной колодкой IP20.
Технические характеристики
| Производитель | ALLEN BRADLEY |
|---|---|
| Part Number | 100-D250ED11 |
| Серия | 100-D (IEC) |
| Тип оборудования | Контактор (IEC) |
| Номинальное напряжение катушки | 110-130 AC / 110-130 DC V |
| Частота питающей цепи катушки | 50/60 Hz |
| Номинальный рабочий ток (Ie / максимальная нагрузка) | 250 A |
| Число силовых полюсов | 3 pole |
| Вспомогательные контакты | 1 N.O. / 1 N.C. (боковой монтаж) |
| Номинальное рабочее напряжение (Ue) | 690 V AC |
| Мощность при переключении асинхронных двигателей (AC-3) | 80 kW @ 230 V, 50 Hz, 3-phase |
| Номинальная эксплуатационная мощность (Pe) / AC-4 | 83 kW @ 240 V |
| Потребляемая мощность катушки при срабатывании (pick-up) | 380 VA / 240 W |
| Потребляемая мощность катушки в удерживающем режиме (hold-in) | 6 W @ DC control |
| Время срабатывания / задержка закрытия | 35-110 ms @ DC |
| Кратковременная выносливость (Icw) | 2520 A @ 10 s, 60 °C |
| Степень защиты корпуса | IP00 (без крышки); с рамочной клеммной колодкой IP20; крышка контактора IP10 |
| Масса | 7.5 kg |
| Ресурс (механический) | 10000000 operations |
| Номиненное изоляционное напряжение (Ui) | 600 V |
| Импульсная переносимая напряжение (Uimp) | 12 kV |
| Сопротивление главной цепи | 0.22 mΩ |
| Максимальное сечение проводника (верх/низ) | 25 / 25 mm^2 |
| Рейтинг предохранителей / тип 2 (IEC 60947-4-1) | 355 A @ 415 V (65 kA available fault current) / 400 A @ 690 V (50 kA available fault current) / 400 A @ 100 kA (UL verified) A / V / kA |
