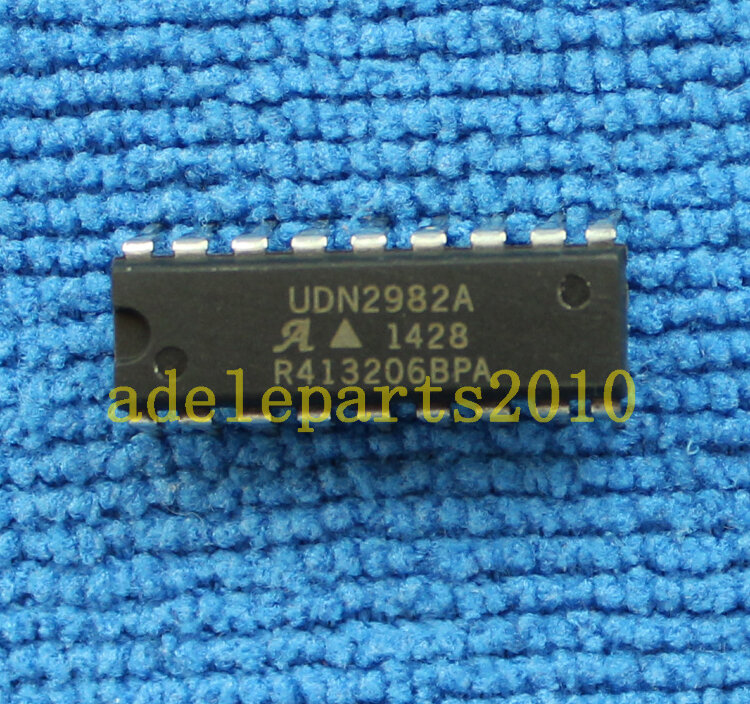

UDN2982A — 8‑канальный источникный драйвер (ALLEGRO)
Part Number: UDN2982A
Описание
8‑канальный high‑side драйвер ALLEGRO UDN2982A: VCE 5–50 В, пик 500 mA, рекоменд. 350 mA, VCE(sat) ≈1.6 V, входы TTL/CMOS.
ALLEGRO UDN2982A — 8‑канальный источникный (high‑side) драйвер с рабочим диапазоном VCE 5–50 В. Обеспечивает пик‑ток источника до 500 mA (рекомендуемый максимум 350 mA); типичное напряжение насыщения коллектора‑эмиттера ≈ 1.6 В (макс. до 2.0 В, зависит от нагрузки). Входы совместимы с TTL, Schottky TTL, DTL и 5 V CMOS. Рабочая температура −20…85 °C; корпус DIP‑18.
Технические характеристики
| Производитель | ALLEGRO |
|---|---|
| Part Number | UDN2982A |
| Тип оборудования | 8-канальный источникный (high-side) драйвер |
| Количество каналов | 8 |
| Диапазон напряжения коллектор‑эмиттер (VCE / VCEO) | 5 to 50 V |
| Максимальный (пиковый) выходной ток (способность источника) | 500 mA |
| Рекомендуемый максимальный выходной ток (типичный/условный) | 350 mA |
| Коллектор‑эмиттер напряжение насыщения (VCE(sat)) | typ 1.6 V, max up to 2.0 V (зависит от тока нагрузки) V |
| Рабочий диапазон температур (TA) | -20 to 85 °C |
| Совместимость уровней логики (входы) | TTL, Schottky TTL, DTL, 5 V CMOS (также PMOS упомянуты) |
| Тип/корпус (package) | DIP‑18 (через отверстие) — в ряде документов также упоминается 20‑pin SOICW для совместимых вариантов |
| Выдерживаемое напряжение при отсутствии выхода (Output off / breakdown) | до 50 V |
