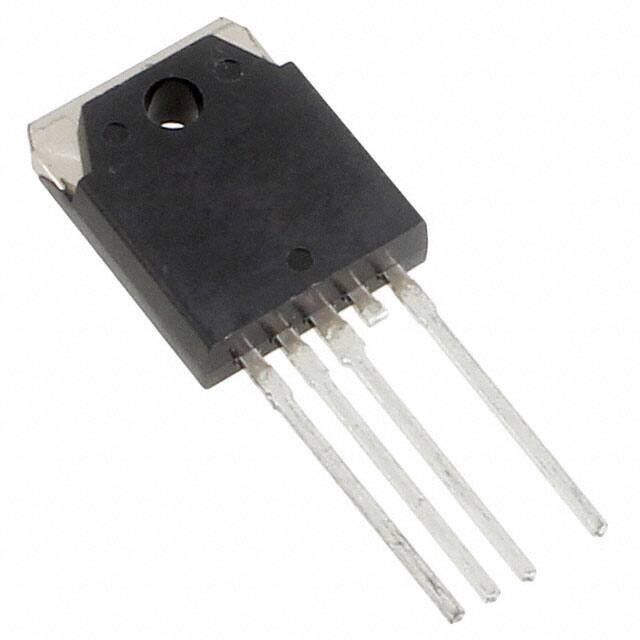

STD03N (NPN Дарлингтон, TO-3P)
Part Number: STD03N
Описание
ALLEGRO MICROSYSTEMS STD03N — NPN дарлингтон‑транзистор для выходного каскада аудиоусилителя; VCEO 160 В, IC 15 A, PC 160 W, корпус TO‑3P.
ALLEGRO MICROSYSTEMS STD03N — NPN дарлингтон‑транзистор для выходного каскада аудиоусилителя в корпусе TO‑3P (5‑pin). Основные параметры: VCEO/VCBO 160 В, максимальный коллекторный ток IC 15 A, рассеиваемая мощность PC 160 W. Напряжение насыщения VCE(sat) ≤ 2,0 В (при IC = 10 A, IB = 10 mA); максимальная температура перехода TJ 150 °C.
Технические характеристики
| Производитель | ALLEGRO MICROSYSTEMS |
|---|---|
| Part Number | STD03N |
| Серия | STD03 |
| Тип оборудования | Дарлингтон-транзистор для выходного каскада аудиоусилителя |
| Полярность | NPN |
| Максимальное напряжение коллектор–эмиттер (VCEO) | 160 V |
| Максимальное напряжение коллектор–база (VCBO) | 160 V |
| Максимальное напряжение эмиттер–база (VEBO) | 5 V |
| Максимальный коллекторный ток (IC) | 15 A |
| Максимальная рассеиваемая мощность коллектора (PC) | 160 W |
| Максимальный ток базы (IB) | 1 A |
| Напряжение насыщения коллектор–эмиттер VCE(sat) (типовое/предельное условие) | ≤ 2.0 (при IC = 10 A, IB = 10 mA, указано как максимальное) V |
| Напряжение насыщения база–эмиттер VBE(sat) | ≤ 2.5 (при IC = 10 A, IB = 10 mA, указано как максимальное) V |
| Встроенный диод — максимальный прямой ток (IF) | 10 mA |
| Встроенный диод — прямое напряжение (VF) типичное | 0.705 (IF = 2.5 mA, типичное для STD03N) V |
| Температура перехода (TJ), макс. | 150 °C |
| Диапазон температур при хранении | -55 to 150 °C |
| Корпус / Пакет | TO-3P (5-pin) |
| Масса (приблиз.) | 6.0 g |
| Ток диффузионного/обратного утечки коллектора (ICBO) — макс. | 100 µA |
| Ток утечки эмиттера (IEBO) — макс. | 100 µA |
