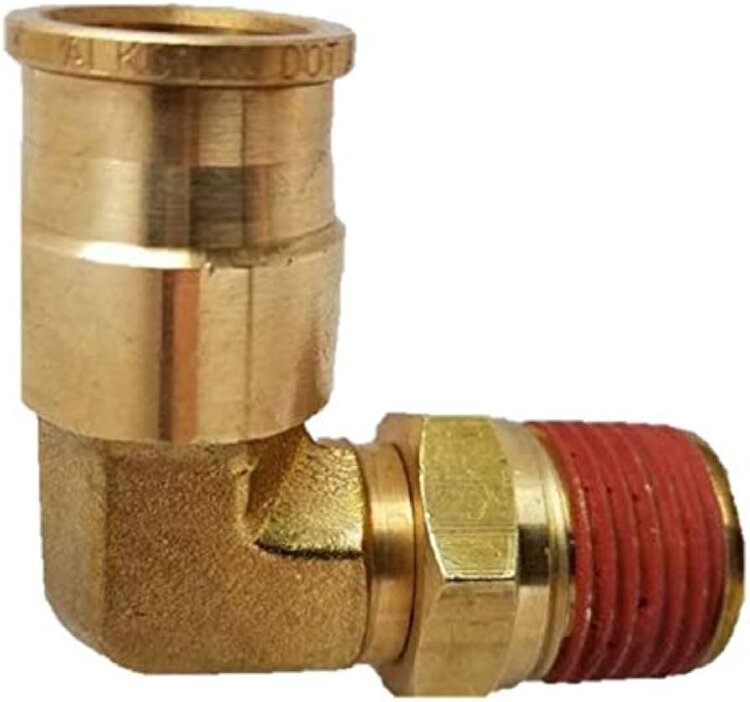

ALKON AQ69-DOTS-12X8 — поворотный угольник (3/4" трубка x 1/2" NPT)
Part Number: AQ69-DOTS-12X8
Описание
Латунный поворотный угольник ALKON AQ69-DOTS-12X8, 3/4" трубка × 1/2" NPT, до 150 psi.
ALKON AQ69-DOTS-12X8 — поворотный угольник 90° (swivel) push-to-connect для трубки Ø 3/4" с наружной резьбой 1/2" NPT. Корпус из латуни CA360/CA377, уплотнения NBR. Рабочее давление до 150 psi, температурный диапазон −40…220 °F. Рекомендуется для использования с SAE J844 или Alkon DuraLink™ трубкой; соответствует SAE J2494-3 и FMVSS 49 CFR 571.106.
Технические характеристики
| Производитель | ALKON |
|---|---|
| Part Number | AQ69-DOTS-12X8 |
| Серия | AQ-DOT |
| Тип оборудования | Поворотный угольник (swivel) push-to-connect |
| Наружный диаметр трубки | 3/4 in |
| Резьба (трубная) | 1/2 in (NPT) |
| Форма / конфигурация | Swivel male elbow (90°) |
| Максимальное рабочее давление | 150 psi |
| Диапазон рабочих температур | -40 to 220 °F |
| Материал корпуса | Brass – CA360 & CA377 |
| Материал уплотнителя (O-ring) | NBR |
| Герметик резьбы | LOCTITE® 516 |
| Соответствие стандартам | SAE J2494-3; FMVSS 49 CFR 571.106 |
| Масса | 0.41 lb |
| Рекомендуемая трубка | SAE J844 tubing; Alkon DuraLink™ tubing |
| Размер A (из каталога) | 1.40 in |
| Размер B (из каталога) | 2.04 in |
| Размер C (из каталога) | 0.9375 in |
| Размер D / Длина (из каталога) | 2.46 in |
| Размер E (из каталога) | 1.0625 in |
