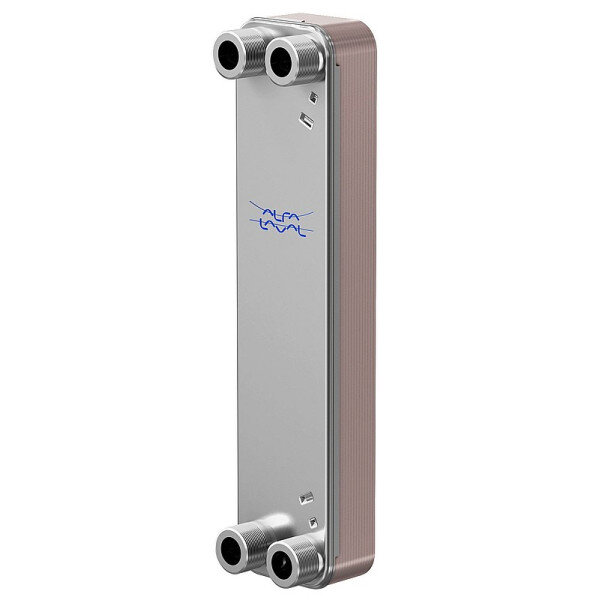

Паяный пластинчатый теплообменник ALFA-LAVAL CBH18-15A
Part Number: CBH18-15A
Описание
Паяный пластинчатый теплообменник ALFA-LAVAL CBH18-15A — 15 пластин, Alloy 316, подключения 4×G3/4.
Паяный пластинчатый теплообменник ALFA-LAVAL CBH18-15A с пластинами из Alloy 316. Модель содержит 15 пластин; подключения 4 × G3/4 (ISO 228-1); исполнение потока — одноходовое (4 соединения). Нетто масса 1.52 кг. Габариты (Д×Ш×В): 58.4 × 73.5 × 315.5 мм.
Технические характеристики
| Производитель | ALFA-LAVAL |
|---|---|
| Part Number | CBH18-15A |
| Серия | CBH18 |
| Тип оборудования | паяный пластинчатый теплообменник |
| Материал пластин | Alloy 316 |
| Габаритная длина (общая длина) | 58.4 mm |
| Габаритная ширина (общая ширина) | 73.5 mm |
| Габаритная высота (общая высота) | 315.5 mm |
| Количество пластин | 15 |
| Подключения (тип/размер) | 4 × G3/4 (ISO 228-1 / G 3/4) |
| Исполнение потока | 1 (single-pass, 4 connections) |
| Масса нетто | 1.52 kg |
| Максимальное падение давления (пример / указание) | 20 kPa |
| Пример тепловой мощности (указанное условие) | 20 kW |
| Группировка пластин / порядок сборки | 1*7AH / 1*7AL |
| Объём жидкости (внутренний ёмк.) | 0.26 dm³ |
