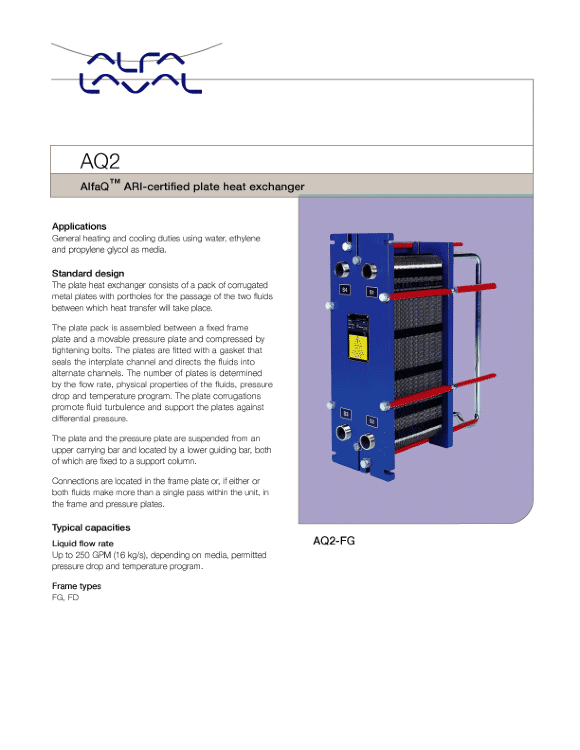

ALFA-LAVAL AQ2
Part Number: AQ2
Описание
Прокладной пластинчатый теплообменник ALFA-LAVAL AQ2 для HVAC и общеинжиниринговых задач; несколько вариантов материалов пластин и уплотнений; AHRI Certified.
ALFA-LAVAL AQ2 — прокладной пластинчатый теплообменник в рамке, предназначенный для HVAC, общих задач нагрева и охлаждения и нагрева паром. Доступны пластины из нержавеющей стали (AISI 316/304), Alloy 254 SMO, C-276 и титана; уплотнения — NBR, EPDM или FKM. Конфигурации рам: FM, FG и FD. Модель сертифицирована по программе AHRI (Liquid-to-Liquid).
Технические характеристики
| Производитель | ALFA-LAVAL |
|---|---|
| Part Number | AQ2 |
| Серия | AlfaQ |
| Тип оборудования | прокладной пластинчатый теплообменник в рамке |
| Тип изделия | Gasketed plate-and-frame heat exchanger |
| Модель | AQ2 |
| Применение | HVAC; общие задачи нагрева и охлаждения; нагрев паром |
| Материал пластин | Нержавеющая сталь (AISI 316, AISI 304/304L), Alloy 254 SMO, Alloy C-276, Titanium (варианты доступны по запросу) |
| Материал уплотнений | NBR (нитрил), EPDM, FKM (Viton®) (варианты доступны по запросу) |
| Типы рамки | FM, FG, FD |
| Максимальный расход жидкости | До 16 kg/s (≈250 gpm) kg/s |
| Максимальная площадь теплопередачи | 38 m² m² |
| Патрубки / фланцы (тип и размер) | Стандартно DN50 (50 mm) / NPS 2; доступные варианты: резьбовые (ISO G2 / R2 / NPT 2"), сварные 50 mm, фланцы PN10/PN16/PN25 и ASME Class 150/300 в зависимости от конфигурации |
| Максимальное рабочее давление и температура (по типу рамы) | FM (pvcALS): 1.0 MPa / 180 °C; FG (pvcALS / PED): 1.6 MPa / 180 °C; FD (PED / pvcALS): 2.5 MPa / 180 °C (варианты ASME/ALS доступны для отдельных конфигураций) |
| Свободный канал / типы пластин | M6 Single plate: 2.0 mm; M6-M Single plate: 3.0 mm; M6-MX (диагональный поток): 3.0 mm mm |
| Габаритные размеры (для типовых рам) | AQ2-FM: H 920 mm × W 320 mm × h 140 mm; AQ2-FG: H 920 mm × W 320 mm × h 140 mm; AQ2-FD: H 940 mm × W 330 mm × h 150 mm; общий диапазон h: 515–1430 mm (в зависимости от числа пластин и конфигурации) mm |
| Сертификация | AHRI Certified (Liquid-to-Liquid Heat Exchangers program) |
