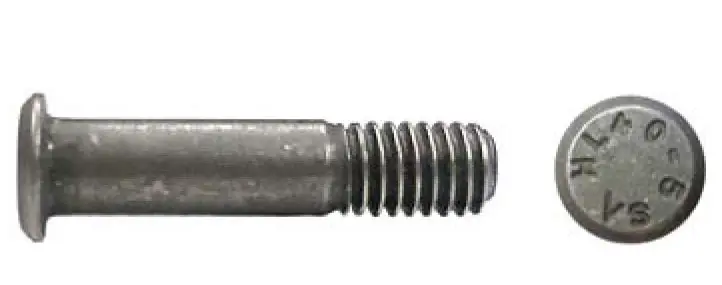

HL40-5-5 (пин Hi‑Lok)
Part Number: HL40-5-5
Описание
Пин Hi‑Lok ALCOA FASTENING SYSTEMS HL40-5-5 (NSN 5320-01-600-0540): 0.624 in общая длина, диаметр стержня 0.1630–0.1635 in, резьба 0.164 in (32 TPI), Iron alloy 660, passivate.
ALCOA FASTENING SYSTEMS HL40-5-5 — пин Hi‑Lok / пин-заклёпка серии HL40, NSN 5320-01-600-0540. Общая длина 0.624 in, длина захвата 0.125 in; диаметр стержня 0.1630–0.1635 in. Резьба 0.164 in, 32 TPI, серия UNJC, правое направление. Материал — Iron alloy 660 по AMS 5731 или AMS 5737; поверхность — passivate.
Технические характеристики
| Производитель | ALCOA FASTENING SYSTEMS |
|---|---|
| Part Number | HL40-5-5 |
| Серия | HL40 |
| Тип оборудования | пин Hi‑Lok / пин-заклёпка |
| Номер NSN | 5320-01-600-0540 |
| Длина изделия (общая) | 0.624 in |
| Длина захвата (Grip length) | 0.125 in |
| Диаметр стержня (штифта) | 0.1630–0.1635 in |
| Номинальный размер резьбы | 0.164 in |
| Количество нитей на дюйм (TPI) | 32 threads/in |
| Направление резьбы | правое (right-hand) |
| Серия резьбы | UNJC |
| Тип стержня (shank style) | pin-rivet, straight, threaded |
| Стиль головки | Straight pan |
| Высота головки | 0.037–0.047 in |
| Максимальный/минимальный диаметр головки | 0.242–0.282 in |
| Материал | Iron alloy 660 |
| Спецификация материала / стандарт | AMS 5731 или AMS 5737 |
| Поверхностная обработка | Passivate |
