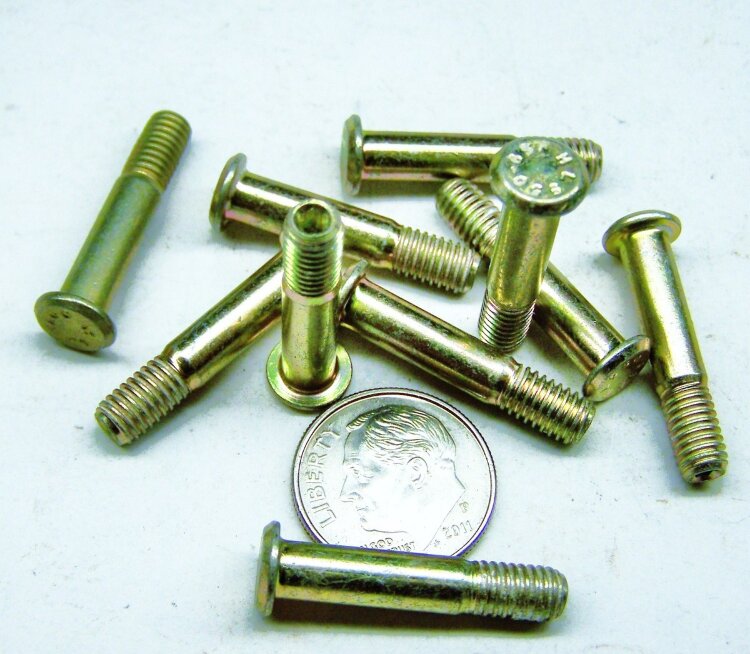

Пин‑заклёпка HL18PB-10-10
Part Number: HL18PB-10-10
Описание
Пин‑заклёпка ALCOA FASTENING SYSTEMS HL18PB-10-10: стержень 7.899–7.925 mm, длина захвата 15.875 mm, общая длина 28.321–28.829 mm; резьба UNJF 3A; сталь с покрытием Class 3 (QQ‑P‑416).
ALCOA FASTENING SYSTEMS HL18PB-10-10 — пин‑заклёпка (штырёво‑заклёпочный крепёж). Стержень: 7.899–7.925 mm; длина захвата 15.875 mm; общая длина 28.321–28.829 mm. Резьба UNJF, класс 3A, правая. Материал — сталь (см. MIL‑S‑5626 / MIL‑S‑6049 / MIL‑S‑6758); покрытие Class 3 per QQ‑P‑416. Идентификационный цвет: bronze.
Технические характеристики
| Производитель | ALCOA FASTENING SYSTEMS |
|---|---|
| Part Number | HL18PB-10-10 |
| Тип оборудования | Пин‑заклёпка (штырёво‑заклёпочный крепёж) |
| Диаметр стержня | 7.899–7.925 mm mm |
| Размер резьбы (номинальный) | 7.925 mm (0.312 in) mm |
| Длина крепежа (общая) | 28.321–28.829 mm mm |
| Длина захвата (grip length) | 15.875 mm mm |
| Высота головки | 1.727–1.981 mm mm |
| Большой диаметр головки | 12.065–12.827 mm mm |
| Класс резьбы | 3A |
| Серия резьбы | UNJF |
| Направление резьбы | Right-hand |
| Материал | Сталь (см. спецификации материалов: MIL‑S‑5626 или MIL‑S‑6049 или MIL‑S‑6758) |
| Поверхностная обработка | Class 3 per QQ‑P‑416 (single treatment response type 2) |
| Минимальная прочность на растяжение | ≈1103.2 MPa (160000 psi) MPa |
| Прочность на срез | ≈655.0 MPa (95000 psi) MPa |
| Идентификационный цвет кода | Bronze |
| Ширина «между гранями» (width between flats) | 3.226–3.302 mm mm |
| Стиль стержня | Threaded straight pin‑rivet |
| Стиль головки | имеются противоречивые данные (в источнике military-fasteners: "Err-090"; в других списках встречается "A34 flat chamfer") |
