ALCOA FASTENING SYSTEM - HILDESHEIM

Заклепка слепая HR3522-5-04

Part Number: HR3522-5-04

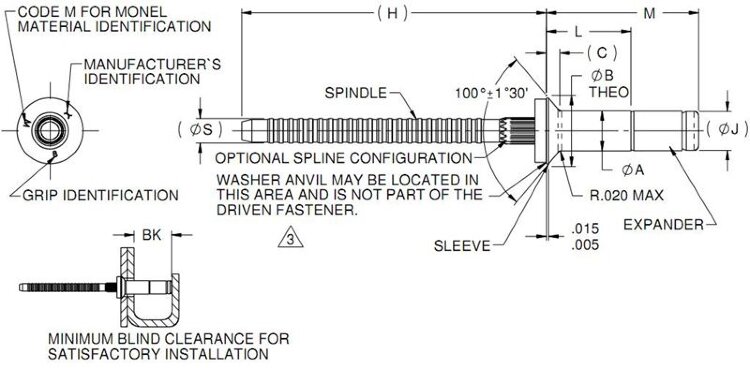

Заклепка слепая HR3522-5-04

Описание

Слепая вытяжная заклепка HR3522-5-04 (HuckMAX BLR135H) от ALCOA FASTENING SYSTEM - HILDESHEIM: номинал 5, втулка 400 Monel, шпиндель A286 SS, прочность 635 lb.

ALCOA FASTENING SYSTEM - HILDESHEIM HR3522-5-04 — слепая вытяжная заклепка серии HuckMAX BLR135H номинального размера 5. Головка 100° countersunk. Материалы: втулка 400 Monel (QQ‑N‑281), шпиндель A286 нержавеющая сталь (AMS 5737). Параметры: установленная прочность на растяжение 635 lb, диапазон захвата 0.188–0.250 in, допустимый диаметр отверстия 0.160–0.164 in.

Технические характеристики

ПроизводительALCOA FASTENING SYSTEM - HILDESHEIM
Part NumberHR3522-5-04
СерияHuckMAX BLR135H
Тип оборудованияслепая вытяжная заклепка
Номинальный размер (номер)5
A - диаметр0.157 in
B - диаметр0.286 in
BK Min0.370 in
C0.055 in
H0.940 in
J - диаметр0.160 in
S - диаметр0.100 in
Прочность на растяжение (установленная)635 lb
Удержание шпинделя (spindle retention)250
Допустимый диаметр отверстия0.160-0.164 in
Диапазон захвата, мин.0.188 in
Диапазон захвата, макс.0.250 in
L (с допуском +.000/-.030)0.355 in
M, макс.0.590 in
Материал втулки (sleeve)400 Monel per QQ-N-281
Материал шпинделя (spindle)A286 Stainless Steel per AMS 5737
Материал расширителя (expander)A286 Stainless Steel per AMS 5737 or 400 Monel per QQ-N-281
Материал шайбы (washer)Alloy Steel
Материал фиксирующего кольца (lock ring)A286 Stainless Steel per AMS 5737
Отделка/покрытие втулкиNone or Aluminum Coat per NAS 4006 or Aluminum Coat (IVD) per MIL-C-83488
Отделка шпинделяPassivate per AMS-QQ-P-35
Отделка расширителяPassivate per AMS-QQ-P-35 or None
Отделка шайбыGold Chromate Finish
Отделка фиксирующего кольцаPassivate per AMS-QQ-P-35
Форма головки100° Countersunk
Смазка / эксплуатационные указанияLubricate per NAS 1686 except on sleeve component. If lubed, restrict to tiolon Y-14 only for maximum paint adhesion properties. Do not clean or degrease prior to installation. Lubricant must not be removed.
Требования к конфигурации шпинделяPulling serration dimensions shall be per NAS 9315

Part Number в этой карточке

Part Number / артикул
HR3522-5-04
HR3522-6-02
HR3522-6-06
HR3522-6-11
HR3522F4-03
HR3522F5-07
HR3522F6-03
HR3522F6-07
HR3522F6-11
HR3523-4-06
HR3523F4-04
HR3523F4-07
HR3523F5-02
HR3523F5-07
HR3523F5-08
HR3523F6-06
HR3523F6-09
HR3523F6-12
HR3552-4-02
HR3552-4-04
HR3552-4-06
HR3552-5-04
HR3552-5-10
HR3552-6-06

Характеристики

Производитель
ALCOA FASTENING SYSTEM - HILDESHEIM
