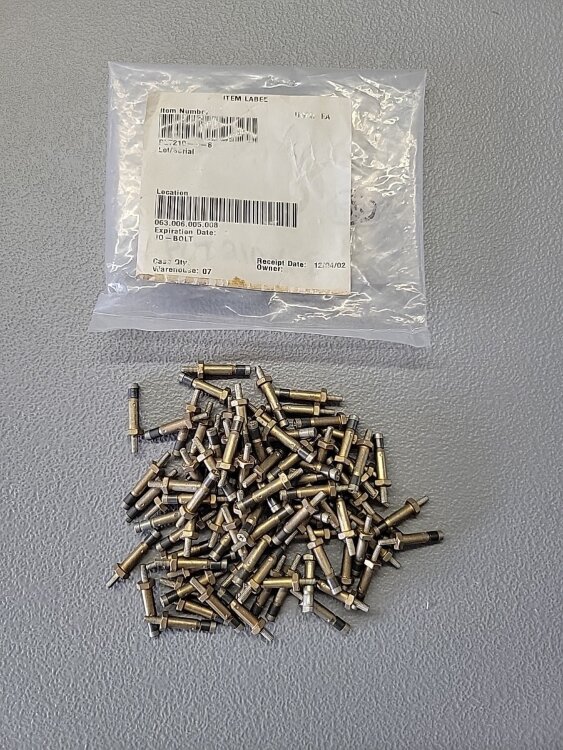

заклепка PLT210-5-5
Part Number: PLT210-5-5
Описание
Вытяжная заклепка PLT210-5-5 от ALCOA FASTENER SYSTEMS — шестигранная головка, резьбовой самоуплотняющийся стержень, NSN 5320-00-802-7174.
ALCOA FASTENER SYSTEMS PLT210-5-5 — вытяжная заклепка (Rivet, Blind) с шестигранной головкой и резьбовым самоуплотняющимся стержнем. Идентификатор NSN 5320-00-802-7174. Диаметр стержня 4.128–4.179 мм, длина захвата 7.16–8.74 мм, высота головки до 2.44 мм; твердость 39.0–43.0 HRC. Варианты материалов: рукав и болт/гайка — несколько стальных сплавов; указаны покрытия кадмий/хромат и другие по спецификациям.
Технические характеристики
| Производитель | ALCOA FASTENER SYSTEMS |
|---|---|
| Part Number | PLT210-5-5 |
| Тип оборудования | вытяжная заклепка (слепая заклепка) |
| NSN | 5320-00-802-7174 |
| Описание | Rivet Blind (Rivet, Blind) |
| Форма головки | hexagonal |
| Высота головки (макс.) | 2.44 мм (0.096 in) макс. мм |
| Диаметр стержня | min 4.128 мм, max 4.179 мм (0.1625–0.1645 in) мм |
| Тип стержня | threaded self-plugging shank with sleeve |
| Устройство расширения | threaded stem |
| Длина захвата (Grip length) | min 7.16 мм, max 8.74 мм (0.282–0.344 in) мм |
| Ширина через пласти (между плоскостями) | min 6.20 мм, max 6.35 мм (0.244–0.250 in) мм |
| Твердость | 39.0 — 43.0 HRC HRC |
| Материалы (варианты) | Sleeve: Steel comp 303 or Steel comp 304 or Steel comp 303F; Bolt: Steel comp 4140 or Steel comp 8740 or Steel comp 4130; Nut: Steel comp 4140 or Steel comp 8740 or Steel comp 4130 |
| Покрытие / обработка поверхности | Cadmium on bolt and chromate on bolt options listed; sleeve treatments referenced (QQ-P-35, QQ-P-416 variants) — see source for alternatives |
| Стандарты / спецификации | 80205-NAS1669; MIL-S-5626; MIL-S-6049; MIL-S-6758; ASTM A582; QQ-S-763; AMS 5639; AMS 5641; QQ-P-35; QQ-P-416 (см. источник для полного списка и контекста применения к компонентам) |
