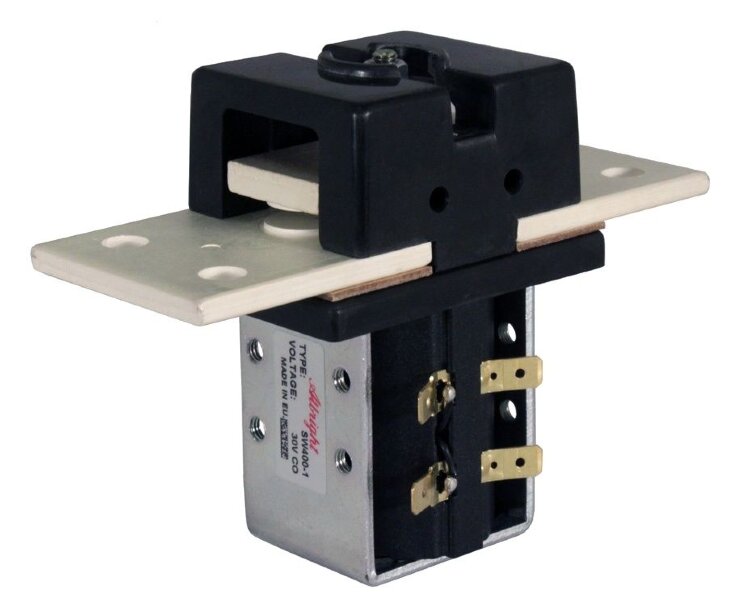

ALBRIGHT SW400 контактор 400 A
Part Number: SW400
Описание
ALBRIGHT INTERNATIONAL SW400 — контактатор для шин, Ith 400 A; Icn 600 A (60 V); катушки 6–240 V; 1NO, серебряные наконечники.
ALBRIGHT INTERNATIONAL SW400 — контактатор для шин с непрерывным тепловым током 400 A. Номинальная отключающая способность при резистивной нагрузке 600 A (при 60 V DC); максимально рекомендуемое контактное напряжение 60 V. Типовое падение напряжения на полюсе 50 mV при 400 A. Доступны напряжения катушки 6–240 V. Конфигурация контактов 1NO (SPST) с двойным размыканием и наконечниками из серебряного сплава. Механическая долговечность свыше 1 000 000 циклов.
Технические характеристики
| Производитель | ALBRIGHT INTERNATIONAL |
|---|---|
| Part Number | SW400 |
| Серия | Busbar Series |
| Тип оборудования | контактор для шин |
| Непрерывный тепловой ток (Ith) | 400 A |
| Прерывистые токи (интермиттентные) — 30% нагрузка | 730 A |
| Прерывистые токи (интермиттентные) — 40% нагрузка | 630 A |
| Прерывистые токи (интермиттентные) — 50% нагрузка | 565 A |
| Прерывистые токи (интермиттентные) — 60% нагрузка | 515 A |
| Прерывистые токи (интермиттентные) — 70% нагрузка | 480 A |
| Номинальная отключающая способность при сопротивл. нагрузке (Icn) | 600 A (при 60 V DC) |
| Максимально рекомендуемое напряжение на контактах | 60 V |
| Типовое падение напряжения на полюсе при 400 A (новые контакты) | 50 mV |
| Конфигурация контактов | NO - SP - ST (1NO, SPST) — нормально разомкнутый, один полюс, один бросок |
| Тип контактов / наконечников | Двойное размыкание главных контактов с наконечниками из серебряного сплава (silver alloy tips) |
| Механическая долговечность | >1,000,000 циклов |
| Доступные напряжения катушки (Us) | 6 - 240 V |
| Применение | Для телекоммуникаций и центров распределения энергии; преимущественно для постоянного тока, также может использоваться с переменным током |
| Варианты подавления катушки (coil suppression) | диод (diode), диод + резистор, двунаправленный диод (bi-directional diode) |
| Варианты концевых выводов катушки | AMP tags, flying leads |
| Варианты монтажа | Шинный монтаж вертикально или горизонтально; комплекты креплений: Top Hat, 'L' shaped, M5 резьбовые отверстия |
| Опции / дополнительные функции | вспомогательные переключатели, крепления, отделка катушки, магнитное защелкивание (magnetic latching); стандартно — серебряное напыление на главных контактах (опция — без серебра) |
