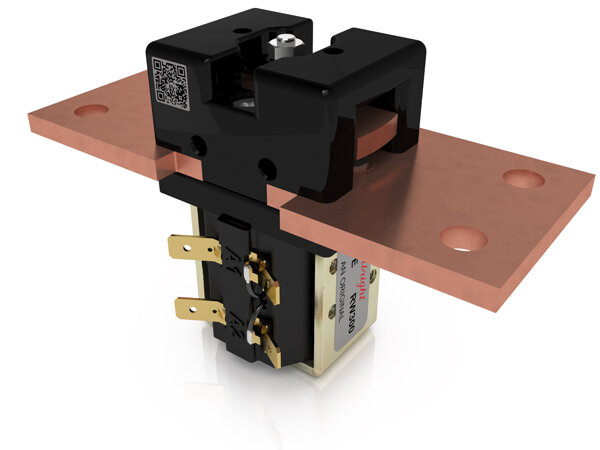

Контактор шинный RW300
Part Number: RW300
Описание
Контактор шинный RW300 от ALBRIGHT INTERNATIONAL — Ith 300 A, Icn 450 A при 60 V DC.
Шинный контактор ALBRIGHT INTERNATIONAL RW300 обеспечивает непрерывный тепловой номинал 300 A. Отключающая способность при повреждении — 450 A при 60 V DC; максимально рекомендуемое контактное напряжение — 60 V DC. Диапазон напряжений катушки 6–240 V AC/DC. Механическая долговечность превышает 1 000 000 циклов, рабочая температура окружающей среды −40…+60 °C.
Технические характеристики
| Производитель | ALBRIGHT INTERNATIONAL |
|---|---|
| Part Number | RW300 |
| Серия | Reduced Silver |
| Тип оборудования | Шинный контактор |
| Непрерывный тепловой номинал (Ith) | 300 A |
| Номинальные прерывистые токи по скважности | 30% Duty - 550 A; 40% Duty - 475 A; 50% Duty - 425 A; 60% Duty - 385 A; 70% Duty - 360 A A |
| Номинальная отключающая способность при повреждении (Icn) | 450 A при 60 V DC A @ V |
| Максимальное рекомендуемое контактное напряжение (Ue) | 60 V DC |
| Типичное падение напряжения на новый контакт при 300 A | 50 mV |
| Механическая долговечность | >1,000,000 cycles |
| Доступные напряжения катушки (Us) | 6 - 240 V AC/DC (rectifier required for AC) |
| Потребляемая мощность катушки (по классам) | Highly Intermittent: 20 - 30 W; Intermittently rated: 15 - 20 W; Prolonged rated: 13 - 15 W; Continuously rated: 7 - 13 W W |
| Максимальное напряжение втягивания катушки (рекомендация при 20°C) | Highly Intermittent/Intermittent/Prolonged: 60% Us; Continuously rated: 66% Us % |
| Типовое время втягивания | 15 ms |
| Типовое время отпускания (N/O контакты) | Без подавления: 6 ms; С диодным подавлением: 35 ms ms |
| Типовой период дребезга контактов | <5 ms |
| Масса (рекомендованная) | 560 g (with auxiliary +20 g) |
| Рабочая температура окружающей среды | -40 to +60 °C |
| Монтаж / ориентация | Busbar mount vertically or horizontally; if mounted vertically the coil should be at the bottom (coil can be adjusted if required at top) |
