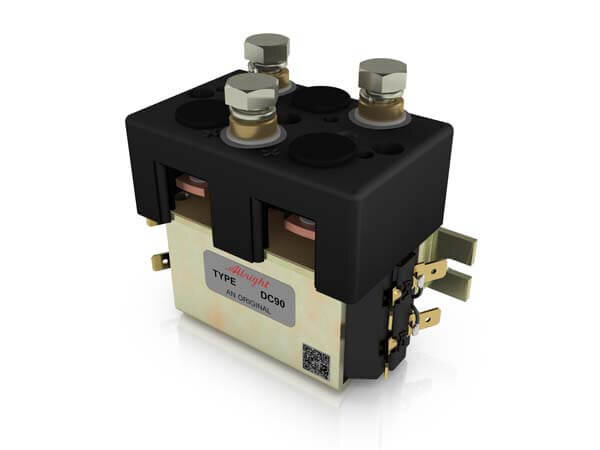

ALBRIGHT INTERNATIONAL DC90
Part Number: DC90
Описание
ALBRIGHT INTERNATIONAL DC90 — D.C. контактор, Ith 100 A, Icn до 800 A, катушка 6–240 V DC, долговечность >500,000 циклов.
ALBRIGHT INTERNATIONAL DC90 — D.C. контактор серии DC (monoblock) с конфигурацией контактов 1 x NO SP ST + 1 x SP DT. Непрерывный тепловой ток 100 A; коммутационная способность при аварийном токе 600 A при 80 V D.C. (с искрогасителями) и 800 A при 48 V D.C. (без). Доступные напряжения катушки 6–240 V DC; типичное падение напряжения на полюсе при 100 A — 10 mV. Механическая долговечность >500,000 циклов.
Технические характеристики
| Производитель | ALBRIGHT INTERNATIONAL |
|---|---|
| Part Number | DC90 |
| Серия | DC (monoblock) |
| Тип оборудования | D.C. контактор |
| Конфигурация контактов | 1 x NO SP ST + 1 x SP DT |
| Непрерывный тепловой ток (Ith) | 100 A |
| Прерывный ток (30% скважность) | 185 A |
| Прерывный ток (40% скважность) | 160 A |
| Прерывный ток (50% скважность) | 140 A |
| Прерывный ток (60% скважность) | 130 A |
| Прерывный ток (70% скважность) | 120 A |
| Номинальная коммутационная способность при аварийном токе (Icn) — с искрогасителями (Blowouts) | 600 at 80 A at V D.C. |
| Номинальная коммутационная способность при аварийном токе (Icn) — без искрогасителей (No Blowouts) | 800 at 48 A at V D.C. |
| Максимальное рекомендуемое напряжение на контактах — с искрогасителями | 96 V |
| Максимальное рекомендуемое напряжение на контактах — без искрогасителей | 48 V |
| Типичное падение напряжения на полюсе при 100 A | 10 mV |
| Механическая долговечность | > 500,000 cycles |
| Доступные напряжения катушки | 6 - 240 V DC |
| Вспомогательные контакты | STANDARD (STANDARD - GOLD) |
| Подавление катушки (опции) | DIODE; DIODE AND RESISTOR; BI-DIRECTIONAL DIODE |
| Соединения катушки (окончания) | AMP TAGS; FLYING LEADS |
