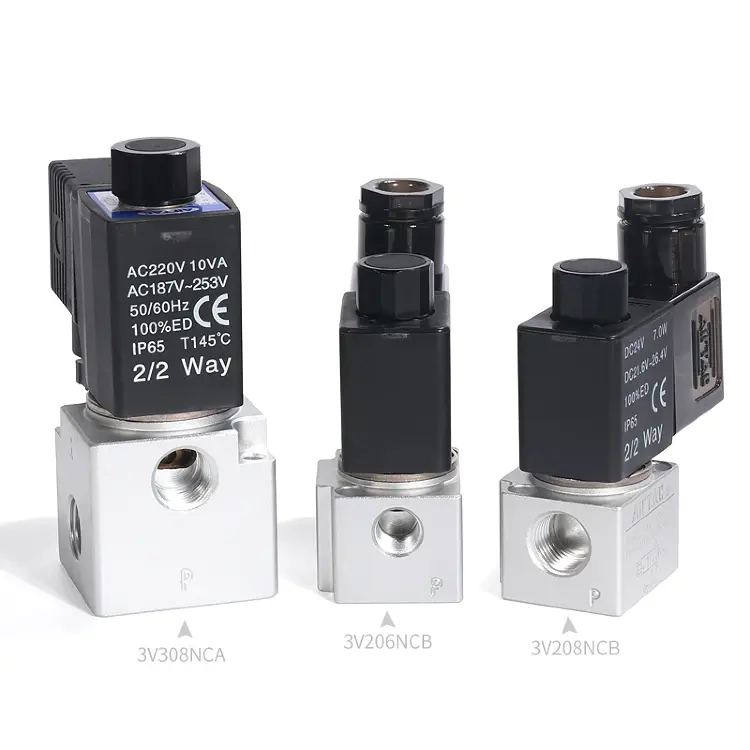

Электромагнитный клапан AIRTAC 3V206
Part Number: 3V206
Описание
AIRTAC PNEUMATIC EQUIPMENT 3V206 — 3/2-ходовой электромагнитный клапан прямого действия; порт 1/8 in; рабоч. давление 0–0.8 MPa; корпус — алюминиевый сплав; IP65; стандартные напряжения катушки.
Электромагнитный клапан AIRTAC 3V206 — 3/2-ходовой клапан прямого действия (3 port, 2 position). Порт 1/8 in, рабочая среда — воздух (рекомендуется фильтр 40 µm), рабочее давление 0–0.8 MPa. Корпус из алюминиевого сплава, степень защиты IP65. Стандартные напряжения катушки: AC220V, AC110V, AC24V, DC24V, DC12V.
Технические характеристики
| Производитель | AIRTAC PNEUMATIC EQUIPMENT |
|---|---|
| Part Number | 3V206 |
| Серия | 3V2 / 3V200 series |
| Тип оборудования | 3/2-ходовой электромагнитный клапан (прямого действия) |
| Тип клапана | 3 port, 2 position |
| Порт (разъём) | 1/8 in |
| Рабочая среда | Air (to be filtered by 40 µm filter element) |
| Принцип действия | Direct acting |
| Площадь отверстия (Orifice) | 3.2 (Cv=0.18) mm² |
| Смазка | Not required |
| Рабочее давление | 0 ~ 0.8 MPa |
| Вакуум (диапазон) | -102.2 kPa - 0.1 MPa |
| Давление прочности (Proof pressure) | 1.2 MPa |
| Температурный диапазон | -20 ~ 70 °C |
| Материал корпуса | Aluminum alloy |
| Стандартные напряжения катушки | AC220V, AC110V, AC24V, DC24V, DC12V V |
| Диапазон допустимого отклонения напряжения | AC: ±15% DC: ±10% |
| Потребляемая мощность | AC: 7 VA; DC: 7.0 W |
| Степень защиты | IP65 (DIN40050) |
| Электрический ввод | Terminal, Grommet |
| Время срабатывания | ≤ 0.05 s |
| Максимальная частота переключения | 10 (no-load) Hz |
