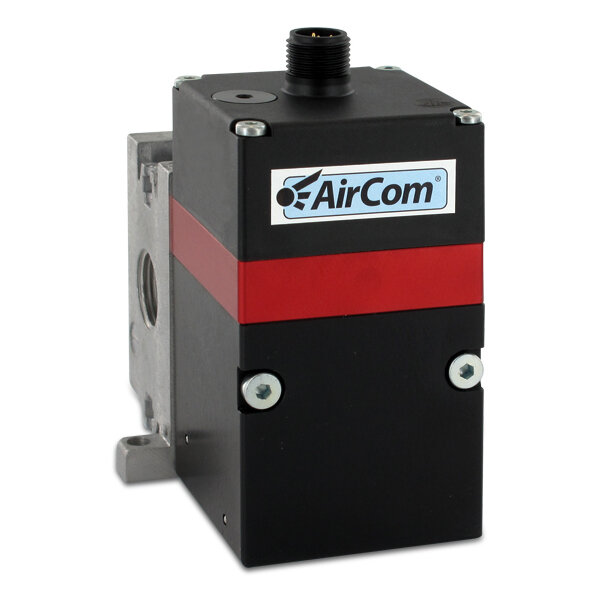

Пропорциональный регулятор PT7 PT782-0800
Part Number: PT782-0800
Описание
AIRCOM PT782-0800 — пропорциональный регулятор давления 0–8 бар, 300 Nl/min, вход 4–20 mA / 0–10 V, DIN 43650A.
AIRCOM PT782-0800 — пропорциональный регулятор давления серии PT7. Диапазон регулирования 0…8.0 бар при максимальном давлении питания 10 бар; расход воздуха до 300 Nl/min. Входной сигнал: 4…20 mA (2‑проводный, 330 Ω) или 0…10 V (3‑проводный); электрический разъём DIN 43650A, 3‑контактный. Порт 1/4" NPT, степень защиты IP65.
Технические характеристики
| Производитель | AIRCOM |
|---|---|
| Part Number | PT782-0800 |
| Серия | PT7 |
| Тип оборудования | Пропорциональный регулятор давления |
| Максимальное давление питания | 10 bar |
| Диапазон регулирования давления | 0...8.0 bar |
| Расход воздуха | 300 Nl/min |
| Входной сигнал (варианты) | 4…20 mA (2-wire, 330 Ω, min. 7 V on input) или 0…10 V (10 kΩ, 3-wire) |
| Напряжение питания | 7…30 V DC |
| Потребляемая мощность (указание) | 90 mW |
| Разъем электрический | DIN 43650A, 3‑pin, contact gap 18 mm, with coupling socket 30 x 30 mm |
| Порт/резьба | 1/4" NPT |
| Среда (требование фильтрации) | Сжатый воздух или нейтральные газы, фильтр 5 µm |
| Класс защиты | IP65 |
| Температурный диапазон | -40…70 °C |
| Точностные характеристики — чувствительность отклика | < 0.2 % FS |
| Точность — линеарность | < 0.25 % FS |
| Точность — воспроизводимость | < 0.1 % FS |
| Гистерезис | < 0.1 (при 0.2…0.5 bar), иначе < 0.25 % FS |
| Устойчивость к вибрации | < 1 (for 10 g and 15…500 Hz) % FS |
| Регулировка — нулевой сдвиг | ≈ 0.3 bar |
| Диапазон установки (Range) | 40 % FS |
| Режим отказа (failsafe) | Выпуск/разгрузка при потере питания (exhaust at power breakdown) |
| Материал корпуса | Chromated aluminium |
| Эластомер | NBR / Buna‑N |
| Сопло | Sapphire in nickel‑plated brass plate |
| Материалы внутренних клапанов | Stainless steel, brass, zinc‑plated steel |
| Вес | 980 g |
