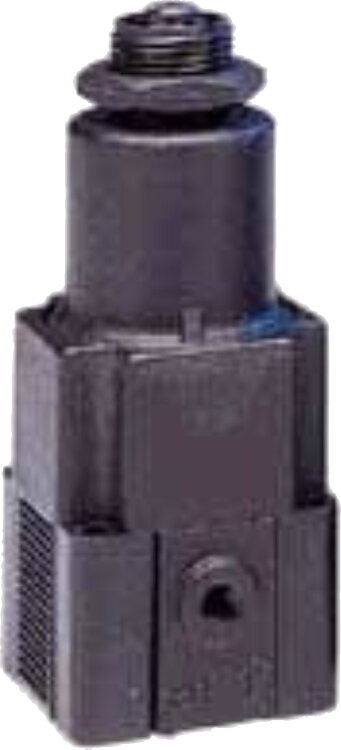

PM1DE-C6
Part Number: PM1DE-C6
Описание
AIRCOM PNEUMATIC PM1DE-C6 — пропорциональный клапан с замкнутым контуром; 0...0.6 bar, G1/8, питание 15–24 V DC, точность 0.2%.
AIRCOM PNEUMATIC PM1DE-C6 — пропорциональный клапан с замкнутым контуром. Регулирует давление в диапазоне 0...0.6 bar (макс. питание 1 bar) при подключении G1/8 и расходе до 35 Nl/min. Питается 15–24 V DC; точность 0.2%. Имеет функцию Fail_freeze для поддержания выходного давления при падении напряжения, латунные порты и FKM-эластомер.
Технические характеристики
| Производитель | AIRCOM PNEUMATIC |
|---|---|
| Part Number | PM1DE-C6 |
| Тип оборудования | Пропорциональный клапан с замкнутым контуром |
| Резьба подключения | G1/8 |
| Макс. давление питания | 1 bar |
| Диапазон давления | 0...0.6 bar |
| Пропускная способность (расход воздуха) | 35 Nl/min |
| Точность | 0.2 % |
| Вес | 470 g |
| Питание (напряжение питания) | 15...24 V DC |
| Командный сигнал | 0-10 V (стандартно); 4-20 mA (опция) |
| Импеданс / входная нагрузка | 0...10 V → 4.7 kΩ; 4...20 mA → 100 Ω (переключается джампером) |
| Сигнал мониторинга | 0...10 V при макс. 10 mA |
| Электрические порты | Клеммная колодка для проводов сечением 2.5 mm2 mm2 |
| Потребление мощности | 3.6 W (регулирующее), 0.5 W (не регулирующее) W |
| Потребление воздуха | без постоянной продувки (without constant bleed) |
| Линейность / Гистерезис | < 0.15% FS %FS |
| Повторяемость | < 0.02 FS FS |
| Влияние температуры | < 1% FS (при 0 °C до 50 °C) %FS |
| Диапазон рабочих температур | 0 °C ... 70 °C °C |
| Регулировка | Нулевое положение (zero) и размах (span) |
| Монтажное положение | Любое, виброустойчивое |
| Материал портов | Латунь |
| Эластомер | FKM |
| Трансдьюсер | Алюминий и кремний |
| Материал клапанов | Никелированная латунь |
| Функция Fail_freeze | Поддержание постоянного выходного давления при падении напряжения (constant outlet pressure at voltage drop) |
| Вторичная (Second) петля | 0...10 V, импеданс 4.7 kΩ; соотношение внутренней/внешней связи 10% к 90% |
