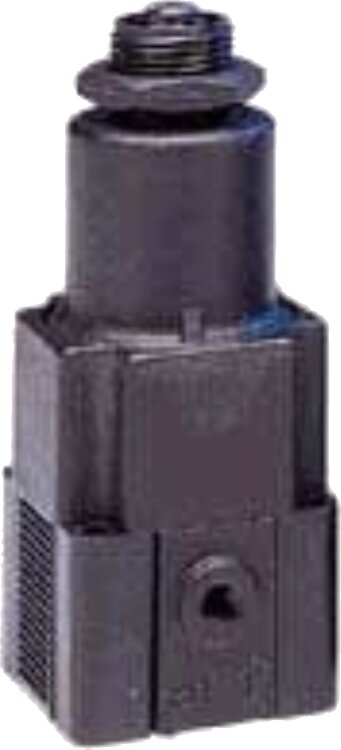

PM1DE-C6 — пропорциональный клапан AIRCOM PNEUMATIC
Part Number: PM1DE-C6
Описание
PM1DE-C6 — пропорциональный клапан AIRCOM PNEUMATIC: 0–0.6 bar, 35 Nl/min, питание 15–24 V DC, вход 0–10 V, Fail_freeze.
AIRCOM PNEUMATIC PM1DE-C6 — пропорциональный регулирующий клапан с замкнутым контуром. Обеспечивает выходное давление 0…0.6 bar при максимальном давлении подачи 1 bar и расходе воздуха 35 Nl/min. Стандартный управляющий сигнал 0–10 V (опция 4–20 mA); питание 15–24 V DC. Поведение при падении напряжения: поддержание постоянного выходного давления (Fail_freeze). Соединения G1/8, порты из латуни; страна происхождения Germany.
Технические характеристики
| Производитель | AIRCOM PNEUMATIC |
|---|---|
| Part Number | PM1DE-C6 |
| Серия | PM1DE |
| Тип оборудования | пропорциональный регулирующий клапан с замкнутым контуром |
| Резьба подключения | G1/8 |
| Порт подключения | G1/8 |
| Макс. давление подачи | 1 bar |
| Диапазон давления выхода | 0...0.6 bar |
| Расход воздуха | 35 Nl/min |
| Точность | <=0.2 % |
| Рабочая среда | сжатый воздух (сухой, смазанный или не смазанный) и некоррозийные газы, фильтрация 5 µm |
| Поведение при отказе питания (Fail_freeze) | поддержание постоянного выходного давления при падении напряжения |
| Вторая петля (Second_loop) | 0...10 V, импеданс 4.7 kΩ, соотношение внутреннее/внешнее 10% : 90% |
| Напряжение питания | 15...24 V DC |
| Управляющий сигнал | 0-10 V (стандартно); 4-20 mA — опция |
| Входное сопротивление (управляющий сигнал) | 0...10 V / 4.7 kΩ, 4...20 mA / 100 Ω (выбор джампером) |
| Сигнал мониторинга | 0...10 V при макс. 10 mA |
| Электрические разъемы | клеммная колодка для проводников 2.5 mm² |
| Потребляемая мощность | 3.6 (при регулировании), 0.5 (не регулируется) W |
| Потребление воздуха | без постоянного продува (without constant bleed) |
| Линейность/Гистерезис | < 0.15 % FS |
| Повторяемость | < 0.02 % FS |
| Влияние температуры | < 1 % FS (при 0 °C … 50 °C) |
| Регулировки | нулевая точка и диапазон (zero point and span) |
| Диапазон рабочих температур | 0...70 °C |
| Положение монтажа | любое, виброустойчивое |
| Материал портов | латунь (brass) |
| Эластомер | FKM |
| Материал датчика (transducer) | алюминий и кремний (aluminium and silicon) |
| Материал клапанов | никелированная латунь (nickel-plated brass) |
| Вес | 470 g |
| Страна происхождения | Germany |
