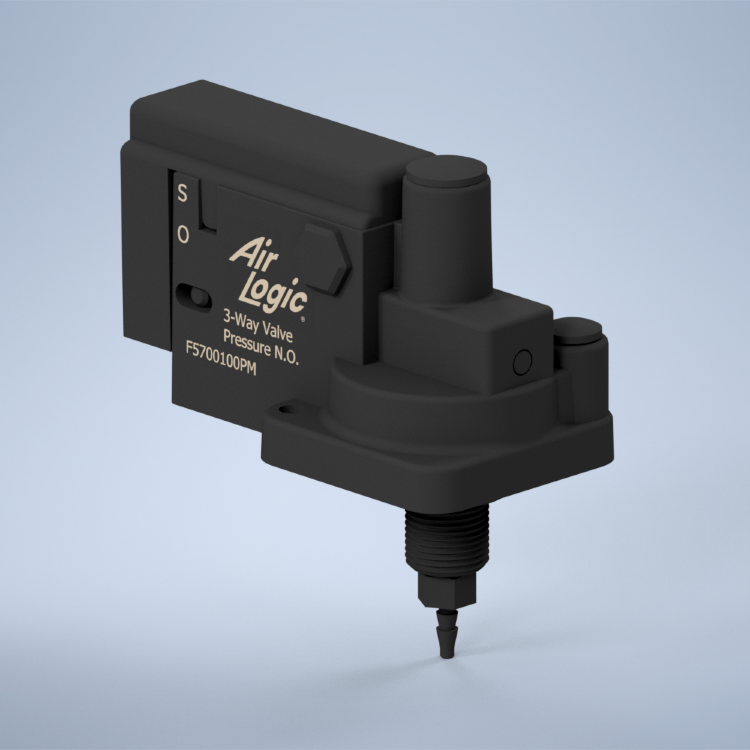

Клапан AIR LOGIC F5700100PM (3‑ходовой, управляемый давлением, панельный)
Part Number: F5700100PM
Описание
Клапан AIR LOGIC F5700100PM — панельный 3‑ходовой N.O., срабатывание 0.5–100 psi; крепление 1/8‑27 NPS; корпус полисульфон.
AIR LOGIC F5700100PM — панельный 3‑ходовой клапан, управляемый давлением, нормально открытый. Срабатывание: 0.5–100 psi; рабочий диапазон 1.5–8 bar. Панельное крепление 1/8‑27 NPS, порт — штуцер для трубки 1/16" I.D. Корпус — полисульфон, диафрагма — полиуретан. В комплект входят регулировочная и терминальная крышки; субминиатюрный корпус, изготовлен и протестирован в США.
Технические характеристики
| Производитель | AIR LOGIC |
|---|---|
| Part Number | F5700100PM |
| Серия | F-5700 |
| Тип оборудования | Панельный 3‑ходовой клапан, управляемый давлением, нормально открытый |
| Тип/конфигурация | Normally Open (N.O.), 3-way pressure-piloted |
| Диапазон срабатывания (Sensing Range) | 0.5 to 100 psi psi |
| Крепление (Mounting style) | Panel Mount 1/8-27 NPS |
| Соединение порта (Port connection) | Barb for 1/16" I.D. tubing |
| Максимальное сигналное давление | 100 psi psi |
| Материал корпуса | Polysulfone |
| Материал диафрагмы | Polyurethane |
| Материал пружины | Stainless Steel or Music Wire |
| Расход воздуха при 6 bar | 0.7 l/min (nominal) l/min |
| Номинальный размер отверстия (Orifice) | 2 mm mm |
| Фитинги (Fittings) | 4 mm Push to Connect mm |
| Диапазон давления | 1.5 to 8 bar bar |
| Материалы, контактирующие со средой (Wetted materials) | Buna and Nylon |
| Особенности/комментарии | Adjustment cap and terminal cap included; laser-engraved date code; subminiature size; made and tested in the USA; presets available (factory preset options) |
