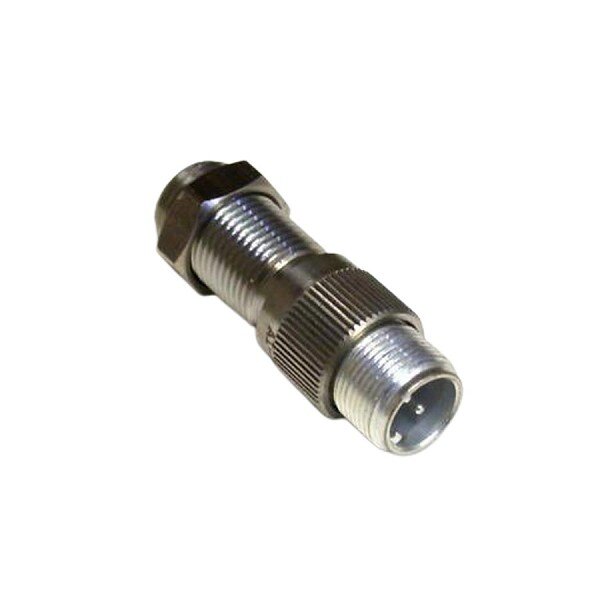

Пассивный датчик скорости AI TEK 70085-1010-028
Part Number: 70085-1010-028
Описание
Пассивный датчик скорости AI TEK INSTRUMENTS 70085-1010-028 — переменно-релуктансный сенсор с выходом 75 V p‑p, частотой 1 Hz–50 kHz и защитой IP67.
Пассивный датчик скорости AI TEK INSTRUMENTS 70085-1010-028 — переменно-релуктансный сенсор, генерирует синусоидальное напряжение при прохождении ферромагнитных целей. Стандартный выход 75 V (p-p) (гарантированное значение 21.5 V p-p), частотный диапазон 1 Hz–50 kHz и степень защиты корпуса IP67. Рабочая температура −73…+107 °C, монтажная резьба M10 (длина резьбы 36.5 мм).
Технические характеристики
| Производитель | AI TEK INSTRUMENTS |
|---|---|
| Part Number | 70085-1010-028 |
| Серия | 70085 |
| Тип оборудования | Пассивный датчик скорости (переменно-релуктансный) |
| Принцип действия | Пассивный (переменно-релуктансный, генерация синусоидального напряжения при прохождении ферромагнитных целей) |
| Выходное напряжение (стандартное) | 75 V (p-p) V (p-p) |
| Выходное напряжение (гарантированное значение) | 21.5 V (p-p) V (p-p) |
| Постоянное сопротивление (DC) | 210 Ω |
| Типичная индуктивность | 50–95 mH |
| Рабочий температурный диапазон | -73 to +107 °C |
| Температура хранения | -80 to +120 °C |
| Размер монтажной резьбы | M10 |
| Длина резьбы (A) | 36.50 mm |
| Полоса частот (частотный диапазон) | 1 Hz – 50 kHz |
| Устойчивость к вибрации | до 10 g (rms) |
| Устойчивость к удару (шок) | 500 g на 1 ms |
| Степень защиты корпуса | IP67 |
| Сопротивление изоляции | 100 MΩ @ 500 V DC |
| Длина провода (с вывода) | 500 mm |
| Полярность выхода | Вывод "B" — положительный |
