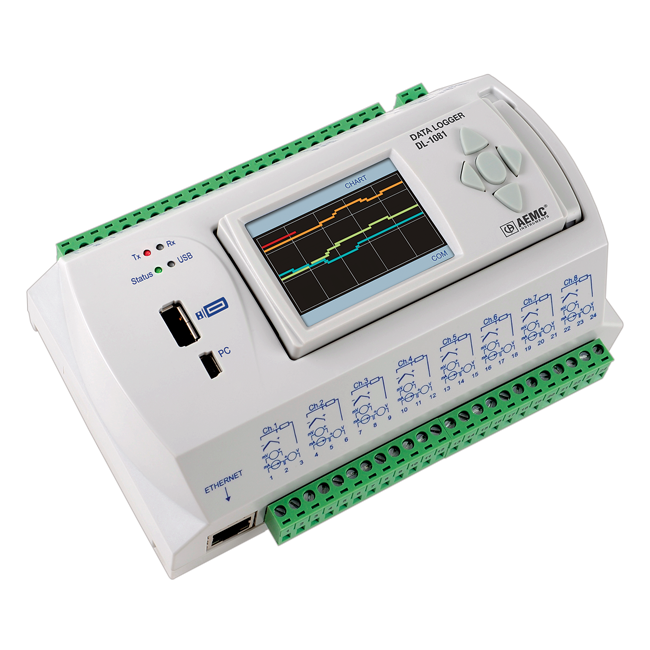

DL-1081 — регистратор данных, 8 универсальных аналоговых входов, 8 цифровых I/O, дисплей
Part Number: DL-1081
Описание
DL-1081 — регистратор данных, 8 универсальных аналоговых входов, 8 цифровых I/O, дисплей
AEMC INSTRUMENTS DL-1081 — универсальный регистратор данных с 8 аналоговыми входами и 8 конфигурируемыми цифровыми I/O. Поддерживает термопары J,K,T,E,N,R,S,B, RTD Pt100/Pt1000, 0–20/4–20 mA, мВ и В; 24‑битное A/D и частота выборки до 1000 с/с. Встроенная память 2 MB и поддержка SD-карт до 16 GB, коммуникации RS485 (Modbus), Ethernet 10/100 Mbps и USB; цветной отсоединяемый TFT 2.4".
Технические характеристики
| Производитель | AEMC INSTRUMENTS |
|---|---|
| Part Number | DL-1081 |
| Серия | DL-1080 / DL-1081 |
| Тип оборудования | регистратор данных |
| Количество аналоговых входов | 8 |
| Типы измеряемых сигналов (аналоговые входы) | термопары J,K,T,E,N,R,S,B; Pt100, Pt1000 (RTD); 0–20 mA, 4–20 mA; 0–20 mV, 0–50 mV, 0–60 mV, -20–20 mV; 0–5 V, 0–10 V |
| Разрешающая способность A/D преобразователя | 24 bit |
| Частота дискретизации (максимум) | 1000 samples/second |
| Входное сопротивление (аналоговые входы) | Thermocouples / Pt100 / Pt1000 / mV: >2 MΩ; mA: 15 Ω + 1.5 V; V: 1.1 MΩ |
| Погрешность (аналоговые входы) | Термопары J,K,T,E,N: ±0.2% диапазона ±1°C; R,S,B: ±0.2% диапазона ±3°C; Pt100, Pt1000, ток/напряжение диапазоны: ±0.15% диапазона |
| Ток возбуждения для RTD | Pt100: 360 µA |
| Ток возбуждения для RTD (Pt1000) | 320 µA |
| Максимальное компенсированное сопротивление кабеля для Pt100/Pt1000 | 40 Ω |
| Цифровые входы/выходы | 8 цифровых портов, каждый конфигурируется индивидуально как вход или выход |
| Уровни логических входов | Лог.0: 0–0.8 V DC; Лог.1: 3–30 V DC; Максимальное входное напряжение: 30 V DC; Ток при 30 V DC (тип.): 3 mA |
| Выходы (цифровые/реле) | Цифровые выходы: макс. 30 V DC, макс. 200 mA; Реле: 2 реле SPST (NO/NC), макс. 3 A при 250 V AC или 30 V DC |
| Коммуникационные интерфейсы | RS485 (Modbus RTU master/slave, в режиме master чтение до 64 внешних каналов), Ethernet 10/100 Mbps (HTTP, FTP client/server, SMTP, SNMP, Modbus TCP), Mini-USB (USB device) и USB-host (для флеш-накопителя) |
| Встроенная память (внутренняя) | 2 MB |
| Поддержка внешней карты памяти | до 16 GB |
| Режимы записи / максимальное число логируемых каналов | Режимы: Start/Stop, Wrap, Alarm, Date/Time. Максимум каналов для логирования: 100 |
| Питание | 100–240 VAC, 50/60 Hz (20 VA max); опция 24 Vdc/AC |
| Дисплей | цветной TFT QVGA 2.4" (отсоединяемый / удалённый монтаж) |
| Температурный диапазон эксплуатации | 0 to 50 °C |
| Габариты | 165 x 117 x 70 mm |
| Вес | 400 g |
| Комплектация (входит в поставку) | USB флеш-драйв с ПО и документацией, мини-USB кабель, печатный Quick Start Guide |
