B40A8
Part Number: B40A8
Описание

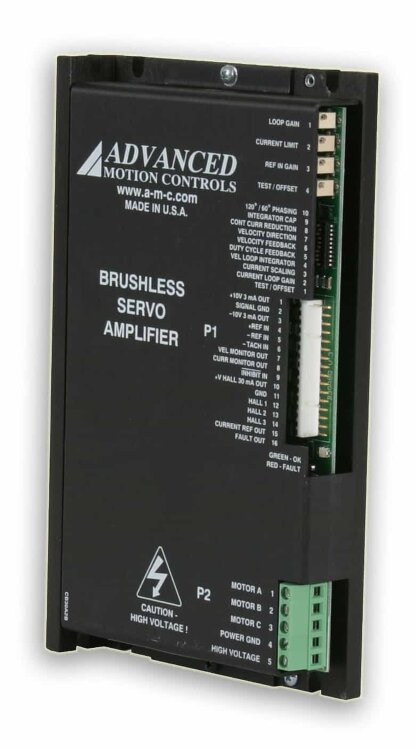

Сервоусилитель ADVANCED MOTION CONTROLS B40A8, 20–80 V DC, ±40 A пик; P1 Molex 16‑pin; снят с производства (замена AB50A100).
ADVANCED MOTION CONTROLS B40A8 — сервоусилитель. Питание 20–80 V DC; пиковый ток ±40 A (2 с) и максимальный непрерывный ±20 A. Частота переключения ≈22 kHz. Разъёмы: силовой P2 — винтовые клеммы (5‑конт.), сигнальный P1 — Molex 16‑контакт. Модель снята с производства; заменитель — AB50A100.
Технические характеристики
| Производитель | ADVANCED MOTION CONTROLS |
|---|---|
| Part Number | B40A8 |
| Серия | B30A Series |
| Тип оборудования | сервоусилитель |
| Напряжение питания (DC) | 20 - 80 V |
| Пиковый ток (2 с макс., внутренне огранич.) | ±40 A |
| Максимальный непрерывный ток (внутренне огранич.) | ±20 A |
| Минимальная индуктивность нагрузки | 200 µH |
| Частота переключения | 22 (±15%) kHz |
| Диапазон температуры радиатора (база) | 0 to +65 (°C); отключается при >65 °C °C |
| Тепловыделение при непрерывном токе | 80 W |
| Защита от перенапряжения (автовосстановление) | 86 V |
| Полоса пропускания (зависит от нагрузки) | 2.5 kHz |
| Габариты (Д × Ш × В) | 186.7 × 111.7 × 25.4 mm |
| Вес | 0.68 kg |
| Разъем питания (P2) | Screw terminals (5-port) |
| Сигнальный разъем (P1) | Molex connector, 16‑pin |
| Выход монитора тока (P1-8) – масштаб | 1 V = 4 A (SW3 OFF); 1 V = 8 A (SW3 ON) A/V |
| Ввод INHIBIT | TTL level input; при подтягивании к земле отключает все силовые ключи (fault) |
