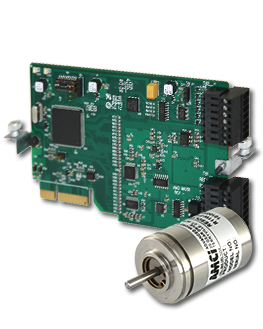

RD750 — опция обратной связи резольвера для PowerFlex 750

Name: RD750 — опция обратной связи резольвера для PowerFlex 750
Brand: ADVANCED MICRO CONTROLS
SKU: RD750

Part Number: RD750

Описание

ADVANCED MICRO CONTROLS RD750 — одноканальный модуль резольвера для PowerFlex 750 с разрешением до 65 536 сч/обр.

ADVANCED MICRO CONTROLS RD750 — опция/модуль обратной связи резольвера для PowerFlex 750 Series. Одноканальный модуль с разрешающей способностью 10, 12, 14 или 16 бит (до 65 536 счётов на оборот). Устанавливается в слоты 4 или 5 шины PowerFlex 750; питание предоставляется с backplane. В комплекте — сочленяющиеся разъёмы (AMCI MW-7 и MW-9); настройка выполняется DIP-переключателями, аппаратные индикаторы LED для диагностики.

Технические характеристики

Производитель	ADVANCED MICRO CONTROLS
Part Number	RD750
Тип оборудования	опция/модуль обратной связи резольвера для PowerFlex 750
Платформа VFD	PowerFlex 750 Series
Количество каналов	1 channel
Тип датчика	Resolvers: Transmitter and Control Transformer Types
Максимальное количество отсчётов (full scale count)	65,536 counts
Разрешающая способность позиции	10, 12, 14, or 16 bits per turn (1,024; 4,096; 16,384; or 65,536 counts per turn) bits / counts per turn
Место установки	Slots 4 or 5 of the PowerFlex 750 backplane
Питание (источник)	Power is supplied by PowerFlex 750 backplane
Потребление тока	+12 Vdc: 145 mA (without sensor); -12 Vdc: 60 mA (without sensor); +24 Vdc: 10 mA (without load on encoder outputs) mA
Температура эксплуатации	0 to 50 °C (32 to 122 °F) °C
Температура хранения	-40 to 70 °C (-40 to 158 °F) °C
Разъёмы (в комплекте)	Mating connectors included (AMCI part # MW-7 & MW-9)
Настройка	Field configurable using onboard DIP switches
Совместимость по ПО	Studio 5000 Logix Designer, DriveTools SP, and CCW
Диагностика / особенности	Built-in hardware diagnostic features; provides card-to-drive, card-to-resolver, and parameter fault status via bi-color LEDs; emulates PowerFlex 750-Series incremental encoder card
