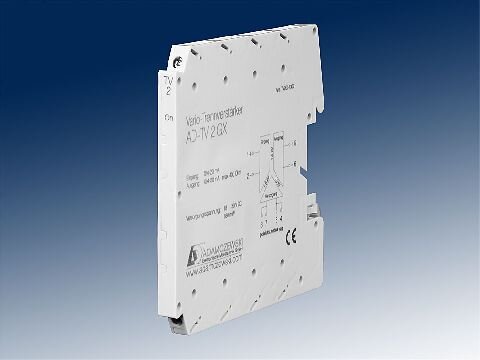

AD-TV 2 GX — токовый гальванический разделительный усилитель
Part Number: AD-TV 2 GX
Описание
AD-TV 2 GX — токовый гальванический разделительный усилитель, вход/выход 0–20 mA, питание 18–30 V DC.
ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK AD-TV 2 GX — гальванический развязывающий усилитель для токовых сигналов. Вход 0…20 mA (поддерживается 4…20 mA), выход 0…20 mA; входное сопротивление 50 Ω; максимальная нагрузка 400 Ω. Питание 18–30 V DC (ном. 24 V); гальваническая прочность вход/выход 1.5 kV (1 min).
Технические характеристики
| Производитель | ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK |
|---|---|
| Part Number | AD-TV 2 GX |
| Серия | AD-TV |
| Тип оборудования | Гальванический развязывающий усилитель (DC, токовый) |
| Диапазон входного тока | 0...20 mA; поддерживается 4...20 mA (0/4-20 mA) mA |
| Входное сопротивление | 50 Ohm |
| Выходной диапазон тока | 0...20 mA mA |
| Максимальная нагрузка (бюрда) | 400 Ohm |
| Остаточная пульсация | < 0.1 % |
| Напряжение холостого хода (выход) | < 13 V |
| Время отклика (10-90%) | < 50 ms |
| Погрешность линейности | < 0.1 % of full scale |
| Температурный коэффициент | < 70 ppm/K |
| Диапазон питающего напряжения | 18...30 V DC |
| Номинальное питание | 24 V DC |
| Потребляемая мощность | < 850 mW |
| Габаритные размеры (Ш x В x Г) | 6.2 x 92 x 101 mm |
| Ширина корпуса (Baubreite) | 6.2 mm |
| Крепление | DIN‑rail (EN 50022) |
| Степень защиты | IP20 |
| Тип клемм / сечение провода | Винтовые клеммы; гибкий провод до 2.5 mm² / твердый провод до 4 mm² |
| Крутящий момент затяжки клемм | 0.5 Nm |
| Вес | ~70 g |
| Температура эксплуатации | -10...+50 °C |
| Температура хранения/транспортировки | -10...+70 °C |
| Гальваническая прочность (испытательное напряжение) вход/выход | 1.5 kV (1 min) |
| Гальваническая прочность (испытательное напряжение) сигнал/питание | 1.5 kV (1 min) |
| Нормативы EMC | EN 61326-1; Störaussendung EN 55011 (CISPR11) Klasse A, Gruppe 1 |
| Электробезопасность / категории | EN 61010-1; Überspannungskategorie II; Verschmutzungsgrad 2 |
