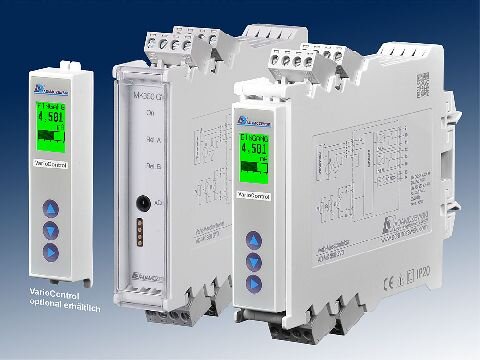

AD‑MK 340 GVD — измерительный контактер AD-MK 340 GVD
Part Number: AD-MK 340 GVD
Описание
Измерительный контактер AD‑MK 340 GVD: входы 0–20 mA / 4–20 mA или 0–10 V, питание 20–253 V, 2 переключающих контакта.
ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK AD‑MK 340 GVD — измерительный контактер с входами 0…20 mA / 4…20 mA или 0…10 V, питанием 20…253 V DC или 50…253 V AC и двумя переключающими контактами. Максимальное коммутируемое напряжение 250 V AC, ток 2 A.
Обладает гальванической развязкой вход/выход 3.75 kV (1 min), фронтовыми настройками порогов 0–99% на кнопках и монтажом на DIN‑шину.
Технические характеристики
| Производитель | ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK |
|---|---|
| Part Number | AD-MK 340 GVD |
| Серия | AD-MK |
| Тип оборудования | Измерительный контактер (ограничительный реле) |
| Диапазон входного тока | 0...20 mA; 4...20 mA mA |
| Диапазон входного напряжения | 0...10 V V |
| Входное сопротивление (ток) | 25 Ω |
| Входное сопротивление (напряжение) | 100 kΩ |
| Разрешающая способность | 9 bit |
| Выходы | 2 переключающих контакта (change-over) |
| Макс. коммутируемое напряжение | 250 V AC |
| Макс. коммутируемый ток | 2 A |
| Макс. коммутируемая мощность | 100 VA |
| Гистерезис | ≈1 % |
| Гальваническая развязка (вход/выход) - испытательное напряжение | 3.75 kV RMS (1 min) |
| Гальваническая развязка (сигнал/питание) - испытательное напряжение | 4 kV RMS (1 min) |
| Общая точность | <=1 % |
| Ошибка линейности | <0.2 % |
| Температурный коэффициент | <100 ppm/K |
| Время реакции | <20 ms |
| Питание | 20...253 V DC или 50...253 V AC V |
| Потребление | max. 1 W / 2.5 VA W / VA |
| Габариты (ШxВxГ) | 23 x 110 x 128 mm |
| Степень защиты | IP20 |
| Клеммы | Съёмные винтовые клеммы |
| Монтаж | Шина DIN (EN 50022) |
| Температура эксплуатации | 0...50 °C |
| Температура хранения/транспорта | -10...+70 °C |
| Масса | ≈200 g |
| Нормы ЭМС | EN 61326; Störaussendung EN 55011, CISPR11 Class B |
| Нормы безопасности | EN 61010-1 |
| Фронтовые настройки | Пороговые значения 0–99% на фронтальных кнопках; функции выхода: 2 Max, 2 Min или 1 Max/Min; выбор рабочего/покойного принципа реле |
