AD-LU 30 GT
Part Number: AD-LU 30 GT
Описание

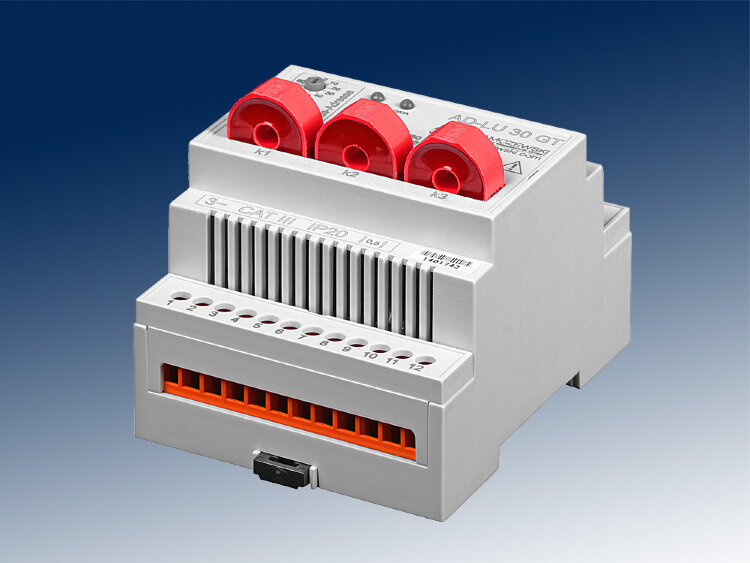

ADAMCZEWSKI AD-LU 30 GT — цифровой измеритель мощности с токовыми диапазонами до 20 A, входом 80–253 V AC, RS485 (Modbus-RTU), точностью < 0,5 %, монтаж на DIN-рейку.
ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK AD-LU 30 GT — цифровой измеритель мощности. Поддерживает диапазоны тока 0…1 A, 0…5 A и 0…20 A AC; входное напряжение 80–253 V AC; интерфейс RS485 (Modbus-RTU). Базовая точность < 0,5 % (класс 0.5). Габариты 71 × 90 × 70 мм, монтаж на 35 мм DIN-рейку, степень защиты IP20.
Технические характеристики
| Производитель | ADAMCZEWSKI ELEKTRONISCHE MESSTECHNIK |
|---|---|
| Part Number | AD-LU 30 GT |
| Серия | AD-LU |
| Тип оборудования | Цифровой измеритель мощности / преобразователь измерения мощности |
| Диапазоны измерения тока | 0 ... 1 A; 0 ... 5 A; 0 ... 20 A AC A |
| Максимальный диаметр проводника | 4,8 mm |
| Диапазон входного напряжения | 80 ... 253 V AC V AC |
| Сопротивление входа напряжения | ≈ 500 kΩ |
| Питающее напряжение (диапазон) | 80 ... 253 V AC, 50/60 Hz V AC |
| Номинальное напряжение | 230 V AC |
| Потребляемая мощность (макс.) | 3 VA |
| Интерфейс связи | RS485 (Modbus-RTU) |
| Формат данных (по умолчанию) | 19200, even, 8, 1 |
| Макс. участников шины / длина шины / завершение | 99 participants; max. 500 m (no stubs); 120 Ω termination at both ends |
| Точность базовая | < 0,5 % (class 0.5) % |
| Температурный коэффициент | 80 ppm/K |
| Время реакции | < 2 s |
| Габариты (Ш×В×Г) | 71 × 90 × 70 mm |
| Степень защиты | IP20 |
| Клеммы — сечение проводников | 2,5 mm² (flex) / 4 mm² (solid) mm² |
| Крутящий момент затяжки клемм | 0,6 Nm |
| Масса | ≈ 170 g |
| Крепление | 35 mm DIN rail |
| Рабочая температура окружающей среды | -10 ... 50 °C |
| Температура хранения и транспортирования | -10 ... 70 (no condensation) °C |
| Набор измеряемых величин | Current (I1..I3), Voltage (L1..L3), Energy (kWh, kVarh, kVAh), Active/Reactive/Apparent power (per phase and total), Power factor (per phase and total), Frequency, Operation/load hours counters |
| Стандарты EMC | EN 61326-1; Emission EN 55011 (CISPR11) Class B, Group 1 |
| Требования электробезопасности | EN 61010-1; Measurement safety EN 61010-2-030; Overvoltage category II; Pollution degree 2; Measurement category CAT III |
| Разделение/испытательное напряжение | Grid side to RS485-Bus: 4 kV, 50 Hz (1 min); Grid side to control elements: 4 kV, 50 Hz (1 min) kV |
