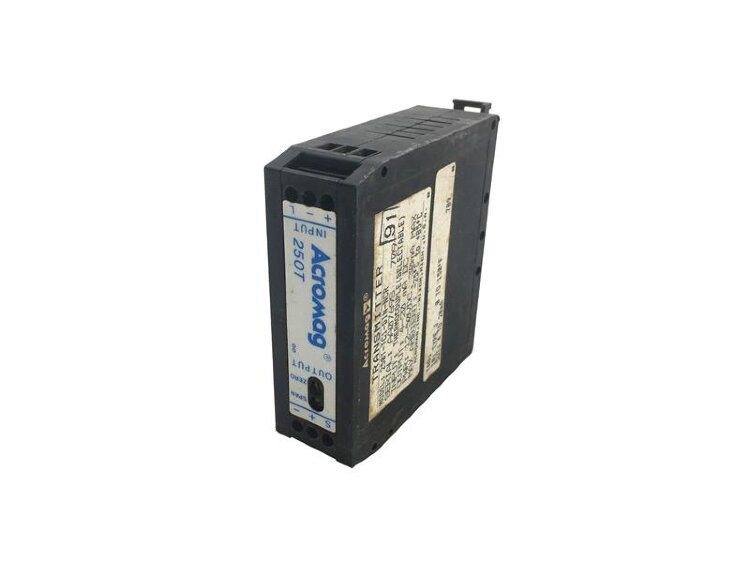

Трансмиттер термопары ACROMAG 250T-TC1-DIN-NCR
Part Number: 250T-TC1-DIN-NCR
Описание
Трансмиттер термопары ACROMAG 250T-TC1-DIN-NCR — одноканальный, DIN-рейка, питание 12–50 V DC, выход ток/напряжение.
ACROMAG 250T-TC1-DIN-NCR — одноканальный трансмиттер термопары, поддерживает типы J, K, T, E, R, S и B. Монтаж на DIN-рейку; питание 12–50 V DC (loop-powered), потребляемый ток ≈20 mA. Преобразует сигнал термопары в пропорциональный выход (DC ток или DC напряжение), обеспечивает гальваническую развязку входа/выхода и точность ±0.1% диапазона или ±0.25 mV.
Технические характеристики
| Производитель | ACROMAG |
|---|---|
| Part Number | 250T-TC1-DIN-NCR |
| Серия | 250T |
| Тип оборудования | Трансмиттер термопары / преобразователь сигнала температуры |
| Тип входа | Термоэлектрод (термопара); поддерживаемые типы: J, K, T, E, R, S, B |
| Число каналов | 1 (single-channel) |
| Монтаж | DIN-рейка (DIN-rail) |
| Питание (диапазон) | 12 to 50 V DC (loop-powered) V DC |
| Потребляемый ток (питание от петли) | примерно 20 mA (питается от петли) mA |
| Выход | DC ток или DC напряжение (трансформирует вход в пропорциональный выходной ток или напряжение) |
| Изоляция | Изолированная обработка сигнала (input/output isolation) |
| Точность | ±0.1% диапазона калибровки или ±0.25 mV, в зависимости от того, что больше |
| Температурный диапазон измерения | -238 to 3276 °F (-150 to 1802 °C) °C |
| Рабочая температура | -13 to 185 °F (-25 to 85 °C) °C |
| Время отклика | Выход достигает 98% диапазона за 300 ms ms |
| Полоса пропускания | -3 dB (типич.) dB |
| Подавление шума (вход/обычный режим) | Common-mode rejection: 120 dB at 60 Hz (100 ohm unbalanced); Normal-mode: 30 dB at 60 Hz (100 ohm power supply) dB |
| Макс. нагрузка (для выходного тока) | RLOAD(max) = (VSUPPLY - 12 V) / 20 mA ohm |
| ПРИМЕЧАНИЕ о суффиксе | Суффикс -NCR означает "No Certification Required" (без требуемых сертификаций) |
