Миниатюрный амортизатор ACE MC225MH
Part Number: MC225MH
Описание
Миниатюрный ударный демпфер ACE MC225MH: ход 12 мм, 360 in‑lbs/цикл, эффективная масса 50–500 lb, резьба M20 x 1.5, интегрированный упор.

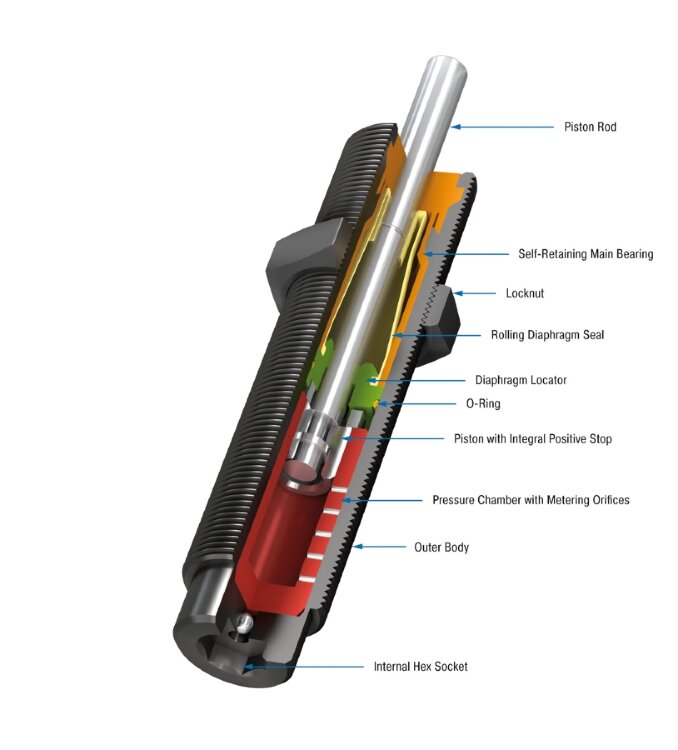

ACE MC225MH — миниатюрный ударный демпфер / амортизатор с ходом 12 мм и интегрированным положительным упором. Энергопоглощение 360 in-lbs/цикл (≈40.7 N·m), рабочая вместимость по массе 50–500 lb (≈22.7–227 kg). Крепление M20 x 1.5, монтаж в любом положении. Корпус — сталь с коррозионно-стойким покрытием, шток — закалённая нержавеющая сталь (AISI 440C), диафрагма — EPDM; демпфирование осуществляется температурно-стабильным маслом.
Технические характеристики
| Производитель | ACE |
|---|---|
| Part Number | MC225MH |
| Серия | MC (MC150–MC600) series |
| Тип оборудования | Миниатюрный ударный демпфер / амортизатор |
| Ход | 0.50 in (≈12.7 mm) mm |
| Ход | 12 mm mm |
| Емкость энергии (за цикл) | 360 in-lbs/cycle (≈40.7 N·m/cycle) N·m |
| Емкость энергии (в час) | 400,000 in-lbs/h (≈45,200 N·m/h) N·m/h |
| Эффективная масса (мин) | 50 lb (≈22.7 kg) kg |
| Эффективная масса (макс) | 500 lb (≈227 kg) kg |
| Возвратная сила (мин/макс) | 1 lb – 1.5 lb (≈4.45 N – 6.67 N) N |
| Время возврата | 0.3 s s |
| Максимальный угол боковой нагрузки | 4° (без адаптера) deg |
| Диапазон скорости удара (входная скорость) | 0.22 ft/s – 1.03 ft/s (≈0.067 m/s – 0.314 m/s) m/s |
| Температурный диапазон эксплуатации | 32 °F – 150 °F (0 °C – 65.6 °C) °C |
| Крепление / Резьба | M20 x 1.5 |
| Монтаж | В любом положении |
| Интегрированный положительный упор | Да |
| Материалы (корпус / шток / диафрагма / подшипник) | Корпус: сталь (коррозионно-стойкое покрытие); Шток: закалённая нержавеющая сталь (1.4125, AISI 440C); Диафрагма: EPDM; Основной подшипник: пластик |
| Демпфирующая среда | Масло, температурно-стабильное |
