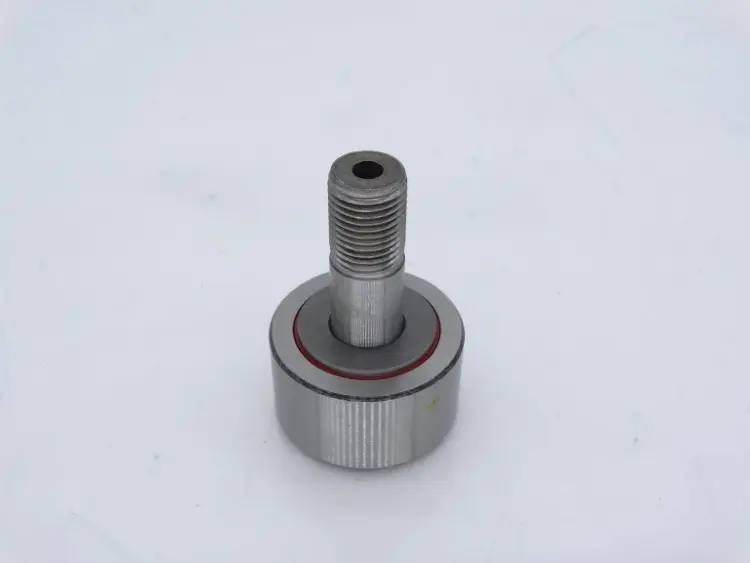

Фолловер CR1-3/4B (шпилечный)
Part Number: CR1-3/4B
Описание
Шпилечный роликовый фолловер ACCU RATE CR1-3/4B: ролик Ø1.750 in, ширина 1.000 in, шпилька 0.750 in (3/4-16 UNF), базовая динамическая грузоподъёмность 7870 lbs.
ACCU RATE CR1-3/4B — шпилечный роликовый фолловер серии CR. Ролик Ø 1.750 in и ширина ролика 1.000 in; диаметр шпильки 0.750 in с резьбой 3/4-16 UNF, Class 2A. Базовая динамическая грузоподъёмность 7870 lbs; рекомендуемый момент затяжки 2000 lbs-in; рекомендуемый диаметр посадочного отверстия 0.7500 in.
Технические характеристики
| Производитель | ACCU RATE |
|---|---|
| Part Number | CR1-3/4B |
| Серия | CR (CR-B / CR-XB series) |
| Тип оборудования | шпилечный роликовый фолловер (cam follower) |
| Наружный диаметр ролика | 1.750 in |
| Ширина ролика | 1.000 in |
| Диаметр шпильки | 0.750 in |
| Длина шпильки | 1.750 in |
| Базовая динамическая грузоподъёмность | 7870 lbs |
| Максимальная статическая грузоподъёмность | 7950 lbs |
| Резьба (тип и размер) | 3/4-16 UNF, Class 2A |
| Минимальная эффективная длина резьбы | 0.875 in |
| Рекомендуемый диаметр посадочного отверстия (bore) | 0.7500 in |
| Рекомендуемый момент затяжки | 2000 lbs-in |
| Минимальный диаметр корпуса (Min. Boss Dia.) | 1.0469 in |
| Размер маслёнки (Lube Fitting Size) | 3/16 in |
| Диаметр масляного отверстия | 3/32 in |
| Расположение масляного отверстия (от центра) | 7/16 in |
| Допуск по диаметру шпильки | +0.001 / -0.000 in |
| Допуск по ширине ролика | +0.000 / -0.005 in |
| Допуск по наружному диаметру ролика | +0.000 / -0.001 in |
