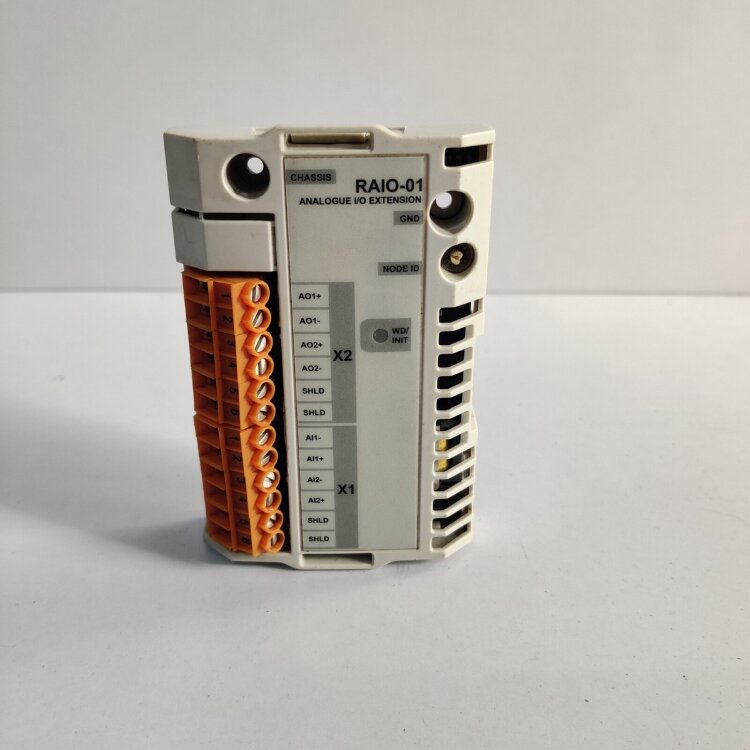

RAIO-01 (аналоговый I/O модуль ABB)
Part Number: RAIO-01
Описание
Аналоговый модуль расширения ABB PLC RAIO-01: 2 аналоговых входа, 2 аналоговых выхода, конфигурируемые диапазоны, совместимость с ACS800; монтаж в слот RMIO или через AIMA-01.
ABB PLC RAIO-01 — аналоговый модуль расширения входов/выходов для приводов серии ACS800. Предоставляет 2 аналоговых входа и 2 аналоговых выхода с настраиваемыми диапазонами сигналов (токовые и напряженные варианты). Модуль рассчитан на установку в слот RMIO или подключение через адаптер AIMA-01. Краткое обозначение: RAIO-01 (аналоговый I/O модуль ABB).
Технические характеристики
| Производитель | ABB PLC |
|---|---|
| Part Number | RAIO-01 |
| Серия | ACS800 |
| Тип оборудования | Аналоговый модуль расширения входов/выходов |
| Аналоговые входы | 2 канала |
| Аналоговые выходы | 2 канала |
| Диапазоны входных сигналов | конфигурируемые: ±0–20 mA; ±4–20 mA; 0(4)–20 mA; ±0–10 V; ±0–2 V (встречаются перечисления разных источников) |
| Диапазоны выходных сигналов | вендоры указывают преимущественно токовые выходы: 0–20 mA и 4–20 mA; в некоторых описаниях встречается также указание на ±10 V (несовпадение между источниками) |
| Совместимость | ABB ACS800 series drives |
| Варианты монтажа | опция: монтаж в слот RMIO; внешне через адаптер AIMA-01; также указываются DIN-рейка или панельный монтаж (источники различаются по перечислению вариантов) |
| Диапазон рабочих температур | -20 °C to +60 °C (некоторые источники указывают 0 °C to +50 °C — расхождения) °C |
| Входной импеданс | 100 Ω (токовые входы), 200 kΩ (напряжение) |
| Разрешающая способность (A/D или D/A) | 12-bit (указано 12-bit / точность ~0.024% в описании продавцов) |
| Гальваническая изоляция | входы/выходы изолированы от несущей/платы; указаны испытания изоляции: 1.5 kV AC (1 s), максимальная непрерывная изоляция ~48 V RMS (в некоторых описаниях) |
| Степень защиты | IP20 |
