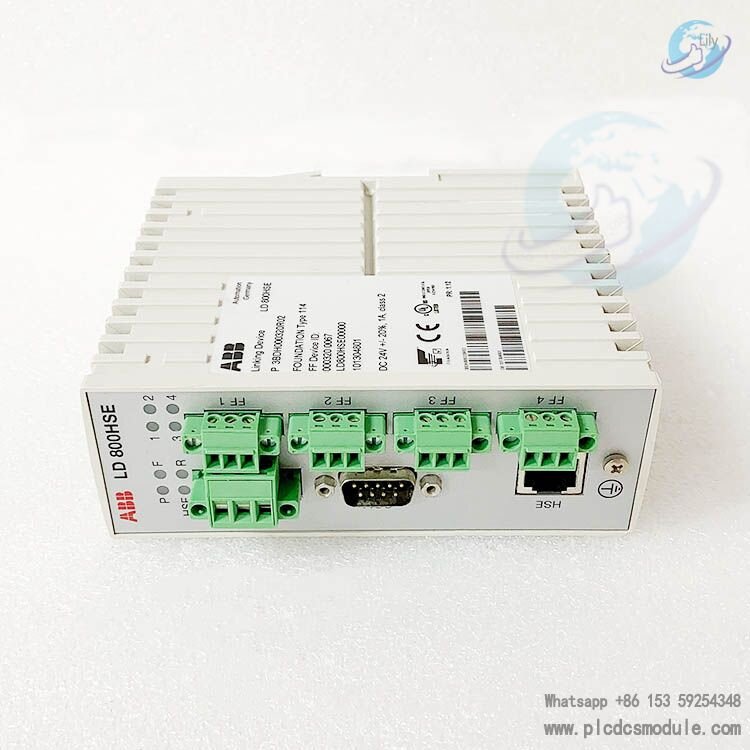

LD800HSE — Linking Device (шлюз FOUNDATION Fieldbus)
Part Number: LD800HSE
Описание
Шлюз FOUNDATION Fieldbus HSE↔H1 ABB PLC LD800HSE: 4 H1‑сегмента, 1×10/100 Mbit/s RJ45, питание 24 V DC, DIN‑рейка, IP20.
ABB PLC LD800HSE — устройство сопряжения FOUNDATION Fieldbus HSE↔H1. Обеспечивает управление устройствами и пересылку технологических данных между H1 и HSE, поддерживает до 4 электрически изолированных H1‑сегментов и один 10/100 Mbit/s HSE Ethernet (RJ45). Питается от 24 V DC (~200 mA), рассчитано для монтажа на DIN‑рейку с защитой корпуса IP20; предусмотрен RS‑232 для обмена информацией о резервировании. Соответствует Class 42c FF HSE и промышленным сертификациям.
Технические характеристики
| Производитель | ABB PLC |
|---|---|
| Part Number | LD800HSE |
| Тип оборудования | Устройство сопряжения (шлюз FOUNDATION Fieldbus HSE↔H1) |
| Назначение / функции | Шлюз (Linking Device) между FOUNDATION Fieldbus HSE (High Speed Ethernet) и H1 полевыми сегментами; управление устройствами (Device Management), пересылка технологических данных между H1/HSE и между H1-сегментами, передача событий/тревог, синхронизация времени (Link Master / SM Time Publisher), протокольное преобразование |
| Количество H1-сегментов | 4 channels |
| Ethernet HSE интерфейс | 1 × 10/100 Mbit/s (авто- negotiation) RJ45 |
| Интерфейсы H1 | 4 × электрически изолированных H1 каналов (3‑полюсные винтовые клеммы), поддержка стандартной H1 мощности и 31.25 kbit/s |
| Питание | 24 V DC (±20%), типичный ток ~200 mA, мощность ~4.8 W |
| Защита / монтаж | Степень защиты IP20, монтаж на DIN-рейку (сборочный шкаф) |
| Интерфейс для резервирования | RS-232 (9‑pin SubD) для обмена информацией о резервировании |
| Соответствия и сертификаты | cULus Class I, Division 2, Groups A/B/C/D; IECEx Ex nA IIC T4 Gc; ATEX II 3G Ex nA IIC T4 Gc; упоминаются также соответствия директивам EMC и Low Voltage (см. источник) |
| Температурные диапазоны и влажность | Рабочая: 0 °C … +55 °C (примечание: верхний предел может снижаться при невертикальной установке/плохой вентиляции); хранение: -20 °C … +70 °C; относительная влажность 0–95% (без конденсации) |
| Соответствие стандарту FF HSE | Соответствует Class 42c FF HSE |
Характеристики
- Производитель
- ABB PLC
