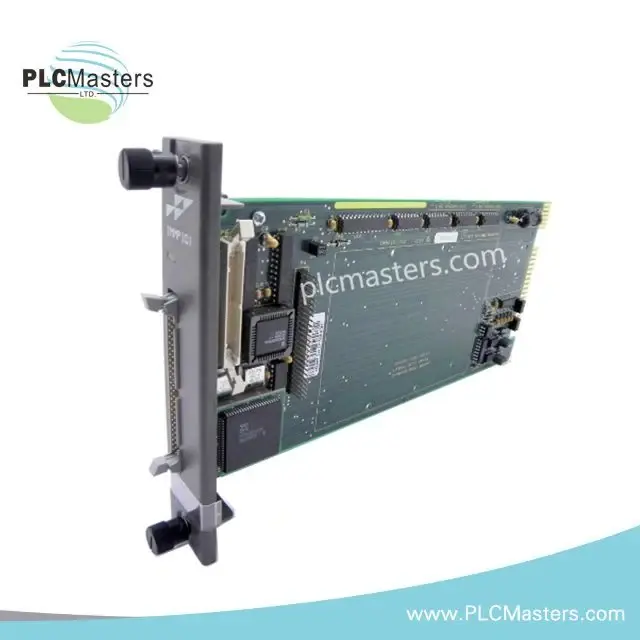

IMMPI01 Многофункциональный интерфейс процессора IMMPI01 Multi-Function Processor
Part Number: IMMPI01 Multi-Function Processor
Описание
ABB PLC IMMPI01 Multi-Function Processor: 2×RS-232-C, 1×SCSI; RS-232 поддерживает DCE/DTE; питание +5 VDC при ≈415 mA (2.08 W); одиночная PCB, 1 слот; связь с INICT03 — ленточный кабель.
ABB PLC IMMPI01 Multi-Function Processor — многофункциональный интерфейс процессора серии Bailey Infi 90 / Symphony Harmony. Обеспечивает 2 x RS-232-C и 1 x SCSI; интерфейсы RS-232-C работают в режимах DCE или DTE. Питание +5 VDC при тип. 415 mA (≈2.08 W). Одиночная печатная плата, занимает 1 слот; связь с модулем INICT03 осуществляется через ленточный кабель. Разъёмы P1, P3 и P6 используются для питания и межмодульных соединений.
Технические характеристики
| Производитель | ABB PLC |
|---|---|
| Part Number | IMMPI01 Multi-Function Processor |
| Серия | Bailey Infi 90 / Symphony Harmony |
| Тип оборудования | Многофункциональный интерфейс процессора |
| Коммуникационные порты | 2 x RS-232-C; 1 x SCSI |
| Связь с модулем INICT03 | Связывается с INICT03 через ленточный кабель (ribbon cable) |
| Питание | +5 VDC at 415 mA (typ. 2.08 W) |
| Крепление / Форм-фактор | Одиночная печатная плата (single PCB), занимает 1 слот в блоке монтажа модулей |
| Режимы интерфейса | RS-232-C поддерживает режимы DCE или DTE |
| Температура эксплуатации (источник A) | 0°C to 60°C °C |
| Температура эксплуатации (источник B) | 0°C to 70°C °C |
| Разъёмы / соединения | P1: Common and +5 VDC power; P3: связь с NTMP01 termination unit; P6: ленточный кабель к INICT03 |
